دستگاه سیانسی (CNC) چوب با استفاده از نرمافزارهای کامپیوتری، قطعات چوبی را با دقت و پیچیدگی بالایی برش میزند. این دستگاه، با حرکت دادن ابزارهای متنوع برش در چندین محور، طبق دستوراتی که از قبل به آن داده شده، میتوانید اشکال هندسی پیچیدهای را روی قطعات چوب حکاکی کرده و برش دهد.
برای بهرهبرداری موثر از این فناوری پیشرفته، آشنایی با مراحل اساسی کار با دستگاه CNC چوب ضروریست. این فرآیند شامل طراحی قطعه در نرمافزارهای CAD، تولید مسیر حرکت ابزار در نرمافزارهای CAM، آمادهسازی دقیق دستگاه و قطعه کار و در نهایت اجرای برنامه برش میشود. این مقاله با هدف ارائه یک راهنمای گام به گام و عملی، تلاش میکند تا علاقهمندان و فعالان حوزه چوب را با این مراحل کلیدی آشنا کند.
آشنایی با اجزای اصلی دستگاه CNC چوب
برای کار با دستگاه CNC خوب است در گام نخست، اجزای اصلی این دستگاه را بشناسید. در ادامه این اجزا را به صورت مختصر معرفی میکنیم.
- بدنه و ساختار دستگاه

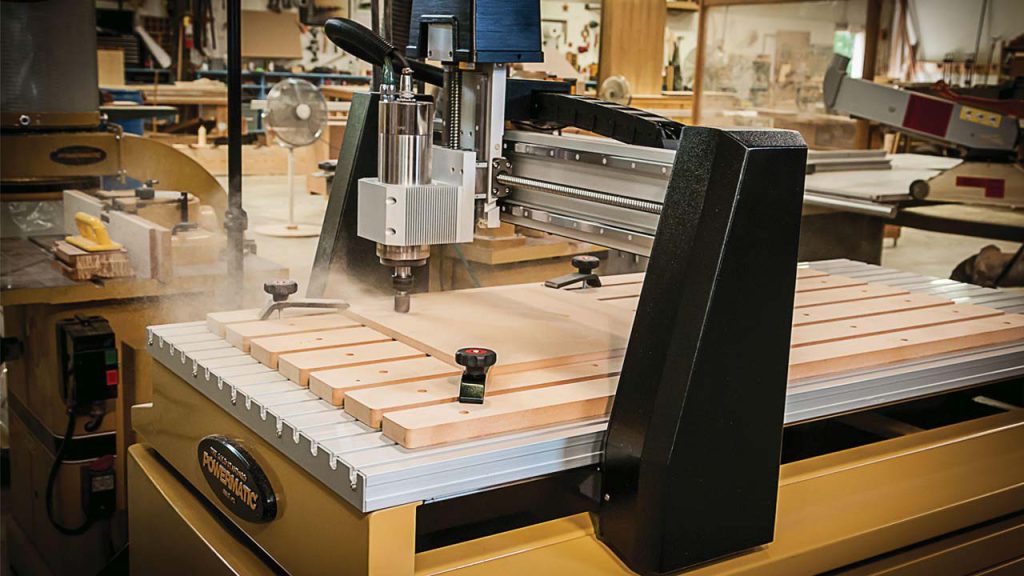

بدنه و ساختار دستگاه CNC، اسکلت اصلی و بنیادین آن به شمار میرود که وظیفه تحمل و نگهداری تمامی اجزای دیگر دستگاه را بر عهده دارد. این ساختار معمولاً از پروفیلهای سنگین فولادی یا آلومینیومی با طراحی مهندسیشده ساخته میشود تا استحکام، پایداری و دقت لازم برای انجام فرآیند برش و حکاکی را تضمین کند.
طراحی دقیق بدنه با هدف کاهش لرزشهای ناشی از حرکت پرسرعت ابزار و نیروهای وارده در حین برش صورت میگیرد، زیرا هرگونه لرزش میتواند منجر به کاهش دقت نهایی قطعه کار شود. علاوه بر پایداری، ساختار بدنه همچنین نقش مهمی در همراستایی دقیق محورهای حرکتی (X و Y و Z) و حفظ موقعیت صحیح ابزار برش نسبت به قطعه کار ایفا میکند.
- موتورهای حرکتی (Stepper Motors یا Servo Motors)
موتورهای حرکتی در دستگاه CNC وظیفه به حرکت درآوردن دقیق ابزار برش در امتداد محورهای X و Y و Z را بر عهده دارند. این موتورها معمولاً از دو نوع اصلی هستند:
- موتورهای پلهای (Stepper Motors): موتورهای پلهای با دریافت پالسهای الکتریکی، حرکات گام به گام و کنترل موقعیت مشخصی را ارائه میدهند و به دلیل سادگی و هزینه کمتر، در بسیاری از دستگاههای CNC مبتدی و متوسط کاربرد دارند.
- موتورهای سروو (Servo Motors): این موتورها از یک سیستم بازخورد برای نظارت مداوم بر موقعیت و سرعت استفاده میکنند و با ارائه دقت، سرعت و گشتاور بالاتر، برای کاربردهای پیشرفتهتر و دستگاههای صنعتی مناسبتر هستند.
انتخاب نوع موتور حرکتی تاثیر مستقیمی بر دقت، سرعت و قابلیتهای کلی دستگاه CNC چوب دارد.
- سیستم انتقال قدرت (Drive System)
سیستم انتقال قدرت در دستگاه CNC وظیفه تبدیل حرکت چرخشی موتورهای حرکتی به حرکت خطی دقیق در امتداد محورها را بر عهده دارد. رایجترین سیستمهای انتقال قدرت عبارتند از:
- پیچ بال اسکرو (Ball Screw): یک پیچ دقیق با مهرههای ساچمهایست که حرکت چرخشی را با کمترین اصطکاک به حرکت خطی تبدیل میکند و دقت بالایی دارد.
- دنده شانهای و پینیون (Rack and Pinion): یک دنده خطی (شانه) و یک چرخ دنده (پینیون) است که برای حرکت در مسافتهای طولانیتر و سرعتهای بالاتر مناسب است، اما ممکن است دقت کمتری نسبت به بال اسکرو داشته باشد.
- اسپیندل (Spindle) و ابزارگیر (Tool Holder)
اسپیندل و ابزارگیر دو مورد دیگر از اجزای اصلی دستگاه سی ان سی به شمار میروند. این بخشها عبارتاند از:
- اسپیندل: یک موتور الکتریکی پرسرعت است که ابزار برش (فرز) را نگه داشته و آن را با سرعت بالا میچرخاند تا عمل برش انجام شود. توان و سرعت اسپیندل بسته به نوع کاربری و جنس مواد متفاوت است.
- ابزارگیر: قطعهایست که ابزار برش به آن متصل شده و سپس در اسپیندل محکم میگردد. انواع مختلفی از ابزارگیرها برای ابزارهای با اندازهها و اشکال مختلف وجود دارد.
- میز کار و سیستم بستن قطعه کار

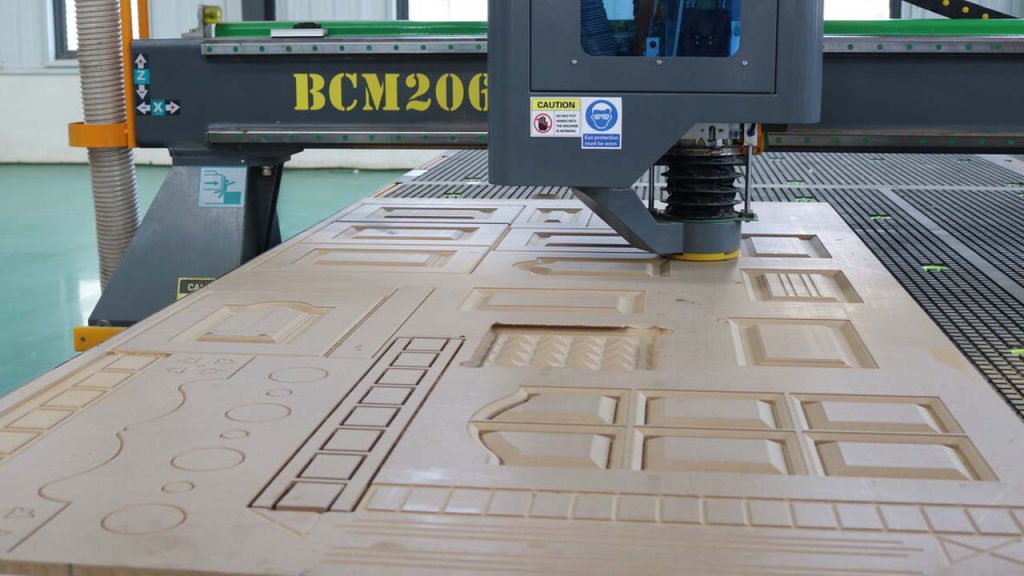

میز کار دستگاه سی ان سی، سطح صاف و مستحکمیست که قطعه چوب برای انجام فرآیند برش و حکاکی روی آن قرار میگیرد. جنس میز کار معمولاً از آلومینیوم پروفیل شده با شیارهای T شکل، صفحات MDF با روکش مقاوم یا سایر مواد مهندسی شده است.
طراحی میز کار باید به گونهای باشد که امکان بستن ایمن و محکم قطعه کار در موقعیت مورد نظر را فراهم کند و در برابر نیروهای ناشی از برش و ارتعاشات مقاومت نشان دهد. اندازه میز کار بسته به ابعاد قطعاتی که قرار است پردازش شوند، متفاوت است و وجود شیارهای T شکل یا سوراخهای مخصوص امکان استفاده از انواع مختلف سیستمهای بستن قطعه کار را فراهم میآورد.
همچنین سیستم بستن قطعه کار به مجموعهای از ابزارها و روشها گفته میشود که برای محکم و ثابت نگه داشتن قطعه چوب روی میز کار دستگاه CNC در طول فرآیند ماشینکاری به کار میروند.
- سنسورها و سیستمهای ایمنی
دستگاه سی ان سی از سنسورها و سیستمهای ایمنی مختلفی تشکیل شدهاند که برخی از مهمترین موارد آن عبارت است از:
- سنسورهای حد (Limit Switches): برای جلوگیری از حرکت بیش از حد محورها و برخورد اجزای دستگاه به یکدیگر استفاده میشوند.
- دکمه توقف اضطراری (Emergency Stop Button): یک دکمه بزرگ و قابل دسترس که در صورت بروز خطر یا مشکل، فوراً تمام حرکات دستگاه را متوقف میکند.
- محافظ ابزار (Tool Guard): پوششهایی که برای محافظت از کاربر در برابر تماس تصادفی با ابزار در حال چرخش استفاده میشوند (البته در بسیاری از دستگاههای CNC چوب این محافظ وجود ندارد و ایمنی اپراتور از طریق آموزش و رعایت نکات ایمنی تامین میشود).
- سیستم کنترل (Control System)
سیستم کنترل، مغز متفکر دستگاه CNC محسوب میشود و وظیفه دریافت دستورات از نرمافزار CAM (به شکل فایل G-code)، تفسیر آنها و ارسال سیگنالهای کنترلی دقیق به موتورهای حرکتی و سایر اجزای دستگاه را بر عهده دارد تا حرکت ابزار برش طبق برنامه انجام شود.
آموزش گام به گام کار با سیانسی چوب
در این بخش، به صورت گام به گام، شیوه کار با دستگاه سی ان سی چوب را توضیح میدهیم.
1) طراحی قطعه در نرمافزار CAD

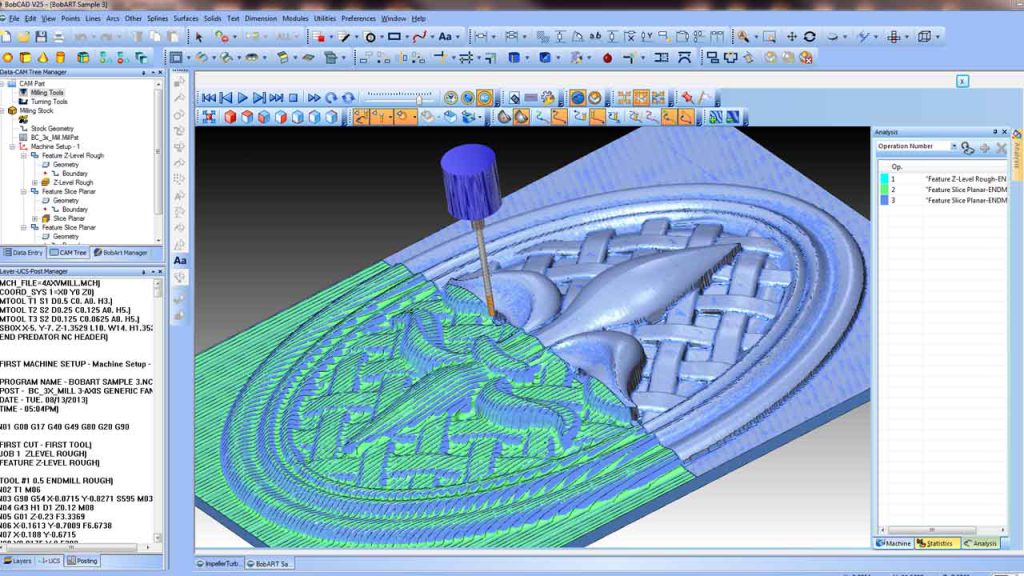

گام نخست در فرآیند کار با دستگاه CNC، طراحی دقیق قطعه مورد نظر با استفاده از نرمافزارهای طراحی به کمک کامپیوتر (CAD) است. در این مرحله، شما با استفاده از ابزارهای موجود در نرمافزار، مدل دوبعدی یا سهبعدی قطعهای را که قصد تولید آن را دارید، ایجاد میکنید.
این طراحی شامل تعیین ابعاد دقیق، شکل کلی، سوراخها، پخها و هرگونه جزئیات دیگری است که باید در قطعه نهایی وجود داشته باشد. دقت در این مرحله اهمیت بالایی دارد چون تمامی ابعاد و هندسه طراحی شده مستقیماً بر روی قطعه تولیدی اعمال خواهد شد.
نرمافزارهای CAD متنوعی برای این منظور وجود دارند که هر کدام ویژگیها و رابط کاربری خاص خود را دارند. انتخاب نرمافزار مناسب بستگی به سطح تجربه کاربر، پیچیدگی طرح و سازگاری آن با نرمافزار CAM مورد استفاده در مراحل بعدی دارد.
خروجی این مرحله، یک فایل دیجیتالی با فرمتهای استاندارد مانند DXF (برای طرحهای دوبعدی)، STEP یا STL (برای مدلهای سهبعدی) است که به عنوان مبنای کار در مرحله تولید مسیر ابزار (CAM) مورد استفاده قرار خواهد گرفت.
2) تولید مسیر برش در نرمافزار CAM
گام دوم در فرآیند کار با دستگاه CNC، تولید مسیر حرکت ابزار برش یا به اصطلاح «مسیر ابزار» (Toolpath) در نرمافزارهای ساخت به کمک کامپیوتر (CAM) است. در این مرحله، فایل طراحی شده در نرمافزار CAD وارد نرمافزار CAM میشود. وظیفه اصلی در این گام، تبدیل طرح دیجیتالی به دستورالعملهای حرکتی قابل فهم برای دستگاه CNC است.
شما با استفاده از ابزارهای CAM، نوع ابزار برش مورد نظر (مانند فرز انگشتی با قطر و شکل مناسب)، استراتژیهای برش (مانند برش پاکسازی، برش نهایی، حکاکی)، عمق برش در هر پاس، سرعت پیشروی ابزار و سرعت چرخش اسپیندل را برای رسیدن به شکل نهایی قطعه تعیین میکنید.
3) آمادهسازی دستگاه سی ان سی برای شروع برش
پس از تولید فایلها در نرمافزارهای CAD و CAM نوبت به آمادهسازی دستگاه سی ان سی میرسد. در این مرحله باید ابزار مناسب برای برش را انتخاب کرده، قطعه کار را در جای خود تثبیت کنید و اقداماتی برای تنظیم محورهای حرکتی دستگاه انجام دهید.
-
نصب ابزار برش مناسب

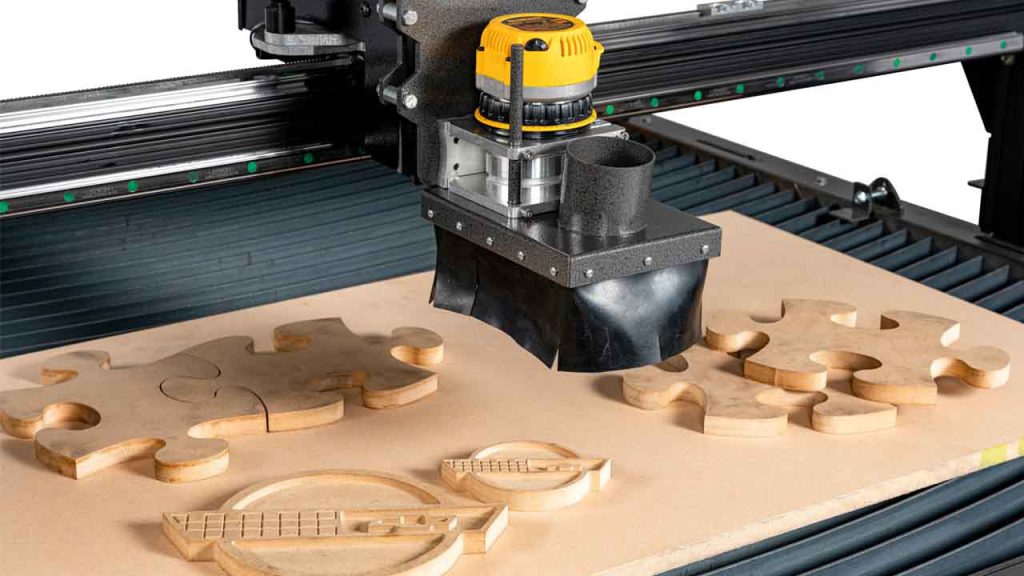

نصب ابزار برش مناسب، یک مرحله حیاتی در آمادهسازی دستگاه CNC برای انجام پروژه است. ابتدا باید با توجه به نوع برش مورد نظر (برش کلی، پرداخت نهایی، حکاکی و غیره) و جنس قطعه کار، ابزار برش مناسب (مانند فرز انگشتی با قطر، طول لبه برش و نوع دندانه صحیح) را انتخاب کنید. -
تثبیت قطعه کار
تثبیت قطعه کار بر روی میز دستگاه CNC، مرحلهای اساسی برای اطمینان از دقت و ایمنی فرآیند برش است. قطعه خام چوب باید به طور محکم و بدون هیچگونه حرکت ناخواسته بر روی میز کار بسته شود تا در برابر نیروهای ناشی از برش مقاومت کند.
روشهای مختلفی برای این کار وجود دارد، از جمله استفاده از گیرههای دستی یا پنوماتیک که قطعه را از بالا یا کنار به میز محکم میکنند، سیستمهای وکیوم که با ایجاد خلاء قطعات صاف و بزرگ را نگه میدارند، و همچنین استفاده از پیچ و مهره و بستهای مخصوص برای قطعات با اشکال پیچیدهتر.
انتخاب روش مناسب بستگی به ابعاد، شکل و جنس قطعه کار دارد، اما هدف نهایی اطمینان از ثابت ماندن کامل قطعه در طول فرآیند ماشینکاری است تا برشها دقیق و مطابق با طرح انجام شوند. -
تنظیم محورهای دستگاه
تنظیم محورهای دستگاه CNC، که به اصطلاح »صفر کردن» یا Origin Setting هم گفته میشود، یک مرحله حیاتی قبل از شروع فرآیند برش است. در این مرحله، سیستم مختصات دستگاه (محورهای X و Y و Z) با یک نقطه مرجع مشخص بر روی قطعه کار همتراز میشود.
این نقطه مرجع معمولاً گوشهای از قطعه کار یا یک نقطه از پیش تعیین شده روی سطح آن است. با استفاده از نرمافزار کنترل دستگاه و حرکت دستی یا خودکار محورها، ابزار برش به این نقطه مرجع منتقل شده و موقعیت فعلی به عنوان مختصات صفر برای هر سه محور ثبت میشود.
این کار به دستگاه CNC کمک میکند تا بداند برش را دقیقاً از کجا شروع کند و حرکات بعدی را بر اساس این نقطه مبدأ انجام دهد، بنابراین تنظیم دقیق محورها برای اطمینان از صحت ابعاد و موقعیت برش نهایی بسیار مهم است.
4) اجرای برنامه برش
اجرای برنامه برش، مرحلهای است که در آن دستورات G-code تولید شده در نرمافزار CAM به دستگاه CNC منتقل شده و فرآیند ماشینکاری آغاز میشود. ابتدا، فایل G-code در نرمافزار کنترل CNC بارگذاری میشود و اپراتور قبل از شروع، یک بار دیگر مسیر ابزار و تنظیمات را بررسی میکند.
در صورت اطمینان از صحت برنامه، دستور شروع (Run) در مانیتور لمسی سیستم کنترل دستگاه صادر میشود و دستگاه به طور خودکار طبق دستورات موجود در G-code، ابزار برش را در امتداد مسیرهای تعیین شده حرکت داده و قطعه کار را برش میدهد.
در طول این فرآیند، نظارت دقیق بر عملکرد دستگاه، صدای ابزار و کیفیت برش ضروری است تا در صورت بروز هرگونه مشکل یا خطای احتمالی، بتوان به سرعت فرآیند را متوقف کرده و اقدامات اصلاحی را انجام داد.
5) پرداخت و تمیزکاری قطعه نهایی
پس از اتمام فرآیند برش توسط دستگاه CNC، مرحله پرداخت و تمیزکاری قطعه نهایی آغاز میشود. در این گام، قطعه کار با دقت از روی میز دستگاه باز شده و هرگونه زائده، پلیسه یا ذرات چوب باقیمانده از فرآیند برش از سطح آن زدوده میشود.
بسته به نوع پروژه و کیفیت سطح مورد نظر، ممکن است مراحل تکمیلی دیگری مانند سنبادهزنی برای صاف کردن لبهها و سطوح، رنگآمیزی، روغنکاری یا مونتاژ قطعات مختلف نیز انجام شود. هدف از این مرحله، آمادهسازی نهایی قطعه برای استفاده یا ارائه به مشتری با بالاترین کیفیت ظاهری و عملکردی است. همچنین، تمیز کردن میز کار دستگاه CNC از خردههای چوب و گرد و غبار نیز برای حفظ عملکرد صحیح و طول عمر دستگاه ضروری است.
