ابزارهای فرزکاری چوب، تنوع فوقالعادهای دارند و به شما کمک میکنند شکلها و برشهای خاصی روی چوب به وجود آورید. در بین این ابزارها، توپی فرز و پیشفرز به دلیل قابلیتهای منحصربفرد برای ایجاد سطوح منحنی و سهبعدی، یکی از پرکاربردترین و ضروریترین ابزارها در هر کارگاه نجاری به شمار میروند.
این ابزارها نه تنها روی کیفیت نهایی محصول تاثیرگذار هستند، بلکه به طور چشمگیری راندمان و سرعت اجرای پروژههای مختلف را افزایش میدهند. در ادامه به معرفی توپی فرز و توپی پیشفرز، کاربردها و نکات فنی در استفاده از این توپیها خواهیم پرداخت. در انتها این دو نوع توپی را با هم مقایسه میکنیم. همراه ما باشید.
معرفی توپی فرز
توپی فرز (Ball Nose End Mill) ابزار برش دواریست که ویژگی اصلی آن، هندسه نوک کروی با شعاع مشخص است. این طراحی خاص باعث شده بتوان از این توپی برای ایجاد سطوح منحنی و سهبعدی از طریق فرایند ماشینکاری فرز استفاده کرد.
ساختار توپی فرز معمولاً شامل تعدادی لبه برشی (Flutes) با زاویه معین است که در امتداد بدنه استوانهای ابزار امتداد یافته و به نوک کروی ختم میشوند. جنس این ابزارها میتواند از فولاد تندبر (HSS)، کاربید تنگستن یا آلیاژهای پیشرفتهتر با پوششهای مقاوم در برابر سایش (مانند TiN، TiAlN) باشد.
به زبات سادهتر، تصور کنید یک دریل دارید که نوک آن کاملاً گرد و شبیه به یک توپ کوچک است. به این ابزار توپی فرز میگویند. وقتی این ابزار در دستگاه فرز میچرخد و روی قطعه کار حرکت میکند، نوک گرد آن مثل یک قاشق کوچک مواد را برمیدارد و یک جای گرد یا منحنی ایجاد میکند. از این ابزار بیشتر برای ساخت قطعاتی استفاده میکنند که سطح صاف ندارند و پر از فرورفتگی و برجستگیهای گرد هستند.,

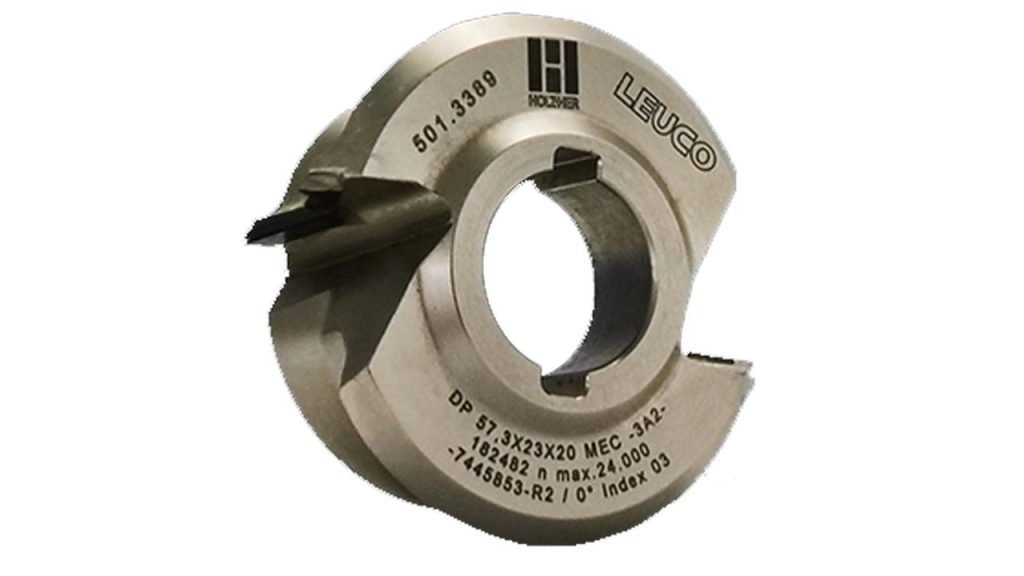

کاربردهای توپی فرز
توپی فرز به دلیل شکل نوک کرویاش، کاربردهای بسیار متنوعی در صنایع مختلف دارد. برخی از مهمترین کاربردهای توپی فرز عبارت است از:
- ساخت قطعات با هندسه پیچیده
در تولید قطعاتی که دارای سطوح منحنی، قوسها و زوایای غیرمعمول هستند، توپی فرز ابزاری ضروری است. این قطعات میتوانند در صنایع مختلفی مانند پزشکی (ایمپلنتها)، رباتیک و غیره کاربرد داشته باشند.
- گرد کردن لبههای تیز
برای گرد کردن لبههای تیز قطعات و ایجاد انتقالات نرم بین سطوح، از توپی فرز استفاده میشود. این کار علاوه بر بهبود ظاهر قطعه، استحکام آن را نیز افزایش میدهد و از تمرکز تنش جلوگیری میکند.
- حکاکی و ایجاد جزئیات دقیق
نوک کوچک و گرد توپی فرز امکان ایجاد طرحها، نوشتهها و جزئیات ظریف و منحنی را روی سطوح مختلف فراهم میکند. این کاربرد در صنایع هنری، تبلیغاتی و ساخت پلاکها و نشانها رایج است.
- ایجاد سطوح کروی و نیمکرهای
به طور خاص، توپی فرز برای ایجاد حفرهها و برجستگیهای کروی و نیمکرهای با دقت بالا بسیار مناسب است.
نکات فنی در انتخاب و استفاده از توپی فرز
انتخاب و استفاده صحیح از توپی فرز نقشی کلیدی در دستیابی به کیفیت مطلوب سطح، افزایش عمر ابزار و بهرهوری فرآیند ماشینکاری دارد. در اینجا به برخی از مهمترین نکات فنی در این زمینه اشاره میکنیم.
- در انتخاب ابعاد و نوع توپی فرز دقت کنید
یکی از اولین نکاتی که در انتخاب و استفاده از توپی فرز باید رعایت کنید، انتخاب ابعاد و نوع توپی است. قطر توپی باید با ابعاد کلی قطعه کار همخوانی داشته باشد و شعاع نوک آن، شکل نهایی انحناها را به وجود میآورد.
علاوه بر این، تعداد پرهها، جنس ابزار (HSS، کاربید) و پوشش آن باید با توجه به جنس قطعه کار و شرایط برش انتخاب شود تا ضمن دستیابی به کیفیت سطح مطلوب، عمر ابزار هم بهینه شود. بنابراین، یک انتخاب آگاهانه در این مرحله، تاثیر بسزایی بر کارایی و دقت کل فرآیند فرزکاری خواهد داشت.
- پارامترهای برش را دقیق تنظیم کنید
سرعت برش باید متناسب با جنس ابزار و قطعه کار انتخاب شود تا از سایش زودرس یا آسیب دیدگی ابزار جلوگیری شود. نرخ پیشروی هم باید با در نظر گرفتن تعداد پرهها، عمق برش و قدرت دستگاه تنظیم شود تا علاوه بر حفظ راندمان، از بارگذاری بیش از حد بر ابزار ممانعت به عمل آید.
- روش صحیح بستن توپی فرز را یاد بگیرید
برای اطمینان از عملکرد ایمن و دقیق توپی فرز، یادگیری و رعایت روش صحیح بستن آن در ابزارگیر ضروری است. ابتدا، از تمیز بودن ابزارگیر (مانند کولت یا فشنگی) و ساق توپی فرز اطمینان حاصل کنید.
سپس، توپی فرز را به آرامی و به اندازه کافی (معمولاً تا علامت مشخص شده روی ساق) وارد ابزارگیر کنید. در نهایت، با استفاده از آچار مناسب و اعمال گشتاور توصیه شده توسط سازنده ابزارگیر، آن را به طور محکم ببندید تا از هرگونه لرزش یا بیرون آمدن ابزار در حین ماشینکاری جلوگیری شود.
- خنککاری و روانکاری را فراموش نکنید
اجرای صحیح خنککاری و روانکاری در فرآیند فرزکاری با توپی فرز از اهمیت بالایی برخوردار است. عدم توجه به خنککاری و روانکاری میتواند منجر به سایش زودرس ابزار، ایجاد حرارت بیش از حد و در نتیجه کاهش کیفیت ماشینکاری و آسیب به ابزار و قطعه کار شود.
- تمیزکاری و نگهداری صحیح از توپی فرز را رعایت کنید
پس از هر بار استفاده، لازم است برادهها و ذرات ریز مواد از سطح ابزار پاک شوند تا از خوردگی و آسیب دیدگی لبههای برشی جلوگیری گردد. نگهداری توپی فرز در جعبه یا محفظه مناسب و به دور از رطوبت و ضربه، از آسیبهای احتمالی محافظت میکند.

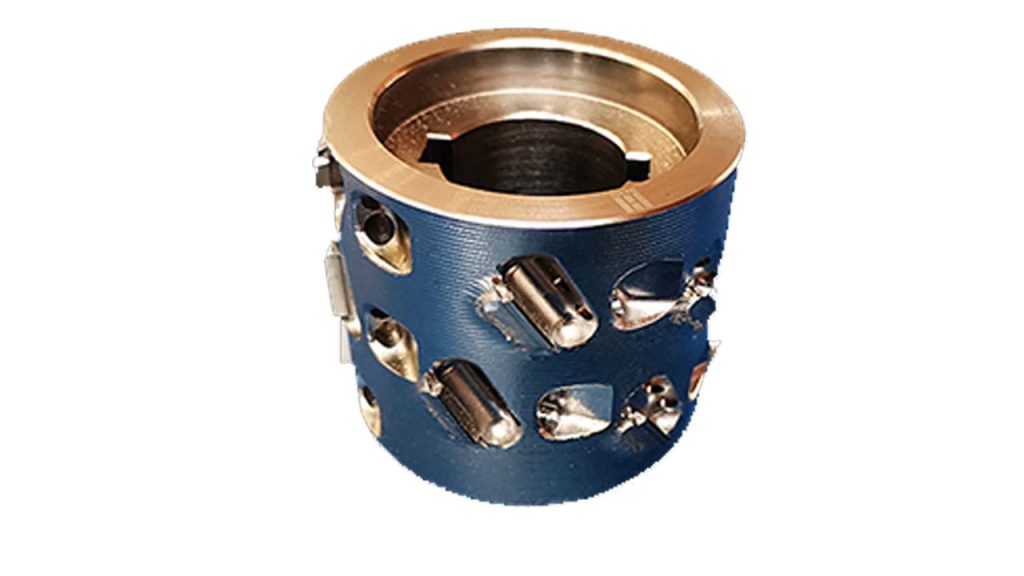

معرفی توپی پیشفرز
توپی پیشفرز نوع دیگری از ابزارهای برش دستگاه فرز است که با داستن لبههای برش جانبی و یک نوک تخت از توپی فرز متمایز میشد. طراحی توپی پیشفرز به گونهای انجام شده که امکان برادهبرداری حجمی موثرتر را فراهم میسازد.
جنس توپی پیشفرز معمولاً از کاربید تنگستن بوده و تعداد پرهها و زاویه هلیکس در این نوع توپی به گونهای طراحی میشود که تخلیه برادههای حاصل از برادهبرداری سنگین به خوبی انجام شود.
به زبان سادهتر، تصور کنید یک ابزار فرز دارید که نوک آن کاملاً صاف نیست، بلکه گوشههای آن کمی گرد شدهاند. به این ابزار توپی پیشفرز میگویند. این شکل خاص باعث میشود که توپی پیشفرز بتواند مقدار زیادی از مواد اولیه قطعه کار را به سرعت بردارد و آن را به شکل کلی مورد نظر نزدیک کند. در عین حال، به خاطر گوشههای گرد آن، لبههای تیز ایجاد نمیشود و یک جور انحنای ملایم در گوشهها به وجود میآید.

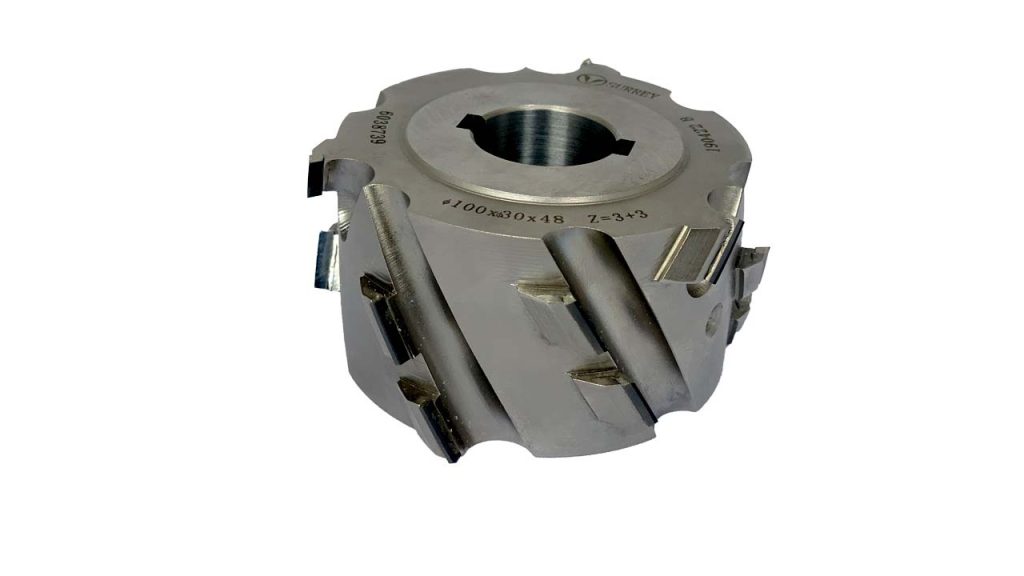

کاربردهای توپی پیشفرز
توپی پیشفرز به دلیل طراحی خاص خود که ترکیبی از لبه برش تخت و گوشههای گرد است، در طیف وسیعی از کاربردهای ماشینکاری مورد استفاده قرار میگیرد که عبارت است از:
- برادهبرداری با حجم و سرعت بالا
اصلیترین کاربرد توپی پیشفرز، برداشتن حجم زیادی از مواد اولیه با سرعت بالا است. لبه برش تخت آن امکان برادهبرداری موثر در عمقهای زیاد را فراهم میکند و زمان ماشینکاری کلی را کاهش میدهد. این امر به ویژه در تولید قطعات پیچیده که نیاز به حذف مقدار زیادی مواد دارند، بسیار حائز اهمیت است.
- ایجاد سطوح نیمهمنحنی
گوشههای گرد توپی پیشفرز امکان ایجاد سطوح با انحنای مشخص (شعاع) را فراهم میکند. این انحناها معمولاً به عنوان انتقالی نرم بین سطوح تخت و منحنی یا برای ایجاد شکل کلی قطعه قبل از پرداخت نهایی با توپی فرز استفاده میشوند.
- ماشینکاری به شکل پلکانی
به دلیل لبه برش تخت، توپی پیشفرز میتواند به طور موثر برای ایجاد سطوح پلکانی با انتقالهای گرد استفاده شود.
- برادهبرداری در زوایای مختلف
طراحی گوشههای گرد به توپی پیشفرز اجازه میدهد تا در زوایای مختلف با قطعه کار درگیر شود و برادهبرداری را انجام دهد.
- آمادهسازی برای ماشینکاری نهایی
سطوحی که با توپی پیشفرز ماشینکاری شدهاند، معمولاً به عنوان بستری مناسب برای انجام عملیات پرداخت نهایی با ابزارهای دقیقتر مانند توپی فرز یا فرزهای تخت با کیفیت سطح بالا عمل میکنند.
نکات فنی در انتخاب و استفاده از توپی پیشفرز
انتخاب و استفاده صحیح از توپی پیشفرز نیازمند رعایت چند نکته مهم است که در ادامه به آنها اشاره میکنیم.
- در انتخاب ابعاد و جنس توپی پیشفرز دقت کنید
این انتخاب باید با در نظر گرفتن حجم مواد مورد برادهبرداری، شکل کلی قطعه کار و شعاع مورد نیاز برای گوشهها صورت گیرد. قطر ابزار بر سرعت پیشروی و میزان برادهبرداری تاثیر مستقیم دارد، در حالی که شعاع گوشه، شکل انتقالات بین سطوح را تعیین میکند.
در کنار ابعاد، جنس ابزار و پوشش آن هم اهمیت ویژهای دارند و باید با سختی و نوع ماده قطعه کار سازگار بوده تا از سایش زودرس جلوگیری شود.
- استراتژیهای ماشینکاری را مدنظر داشته باشید
انتخاب استراتژی مناسب باید با توجه به شکل قطعه کار، میزان مواد مورد برادهبرداری، توانایی دستگاه و سیستم تخلیه برادهها صورت گیرد. همچنین، در نظر گرفتن مسیر حرکت ابزار به گونهای که از بارگذاری ناگهانی و تمرکز نیرو جلوگیری شود و تخلیه برادهها به خوبی انجام پذیرد، اهمیت ویژهای دارد.
- پارامترهای تنظیم را به دقت رعایت کنید
رعایت دقیق پارامترهای تنظیم برش برای توپی پیشفرز، از جمله سرعت برش، نرخ پیشروی و عمق باردهی، امری حیاتی در دستیابی به راندمان بالا و جلوگیری از آسیب به ابزار و قطعه کار است.
- نگهداری و تمیزکاری صحیح را فراموش نکنید
مانند توپی فرز، بعد از انجام کار با توپی پیشفرز هم باید نکات مهم در زمینه تمیزکاری و نگهداری صحیح این ابزار را رعایت کنید تا قرار گرفتن برادهها در شیارهای توپی پیشفرز باعث خرابی آن نشود.
مقایسه توپی فرز و توپی پیشفرز
توپی فرز و پیشفرز از نظر شکل ظاهری، عملکرد و کارایی، تفاوتهای زیادی با هم دارند. در ادامه این دو نوع توپی را با هم مقایسه میکنیم.
-
از نظر شکل نوک
اصلیترین تفاوت توپی فرز و پیشفرز در شکل نوک آنهاست که باعث شده کاربردهای متفاوتی داشته باشند. توپی فرز دارای نوکی کاملاً کروی و به شکل یک نیمکره یا توپ کوچک است در حالی که توپی پیشفرز دارای نوکی تخت بوده، اما لبههای این نوک تخت به صورت گرد با شعاع مشخصی طراحی شدهاند. -
از نظر هدف اصلی
هدف اصلی توپی فرز، ایجاد سطوح منحنی پیچیده، پروفیلهای سه بعدی، گرد کردن لبهها و انجام حکاکیهای ظریف با استفاده از نوک کروی خود است. در مقابل، هدف اصلی توپی پیشفرز، برداشتن حجم زیادی از مواد اولیه با سرعت بالا و آمادهسازی قطعه کار برای مراحل بعدی ماشینکاری، به ویژه پرداخت نهایی با ابزارهای دیگر مانند توپی فرز، انتخاب شده است. -
از نظر میزان براده برداری
از نظر میزان برادهبرداری، تفاوت قابل توجهی بین توپی فرز و توپی پیشفرز وجود دارد. توپی پیشفرز به دلیل داشتن لبههای برش جانبی و نوک تخت با گوشههای گرد، در هر پاس ماشینکاری قادر به برداشتن حجم بیشتری از مواد است. در مقابل، توپی فرز با نوک کروی خود، معمولاً میزان برادهبرداری کمتری در هر پاس دارد. -
از نظر کیفیت سطح نهایی
از نظر کیفیت سطح نهایی، توپی فرز معمولاً سطحی با کیفیت بسیار بالاتر نسبت به توپی پیشفرز ایجاد میکند. شکل کروی نوک آن و امکان استفاده از پلههای حرکتی بسیار کوچک در حین ماشینکاری، منجر به ایجاد یک سطح صاف و بدون پستی و بلندیهای مشهود میشود. -
از نظر سرعت ماشینکاری
از نظر سرعت ماشینکاری، معمولاً توپی پیشفرز امکان ماشینکاری با سرعتهای بالاتری را در مقایسه با توپی فرز فراهم میکند، به ویژه در مرحله برادهبرداری اولیه. -
از نظر رعایت جزئیات
از نظر رعایت جزئیات، توپی فرز به دلیل نوک کروی کوچک و قابلیت حرکت در زوایای مختلف، ابزار بسیار مناسبتری برای ایجاد جزئیات دقیق و ظریف در قطعات است. این ابزار میتواند خطوط باریک، انحناهای پیچیده و فرمهای کوچک را با دقت بالایی ماشینکاری کند. -
از نظر قیمت
اگرچه ممکن است به طور کلی قیمت توپی پیشفرز اندکی پایینتر از توپی فرز با مشخصات مشابه باشد، عوامل متعددی نظیر جنس، پوشش، کیفیت ساخت، ابعاد و دقت میتوانند بر قیمت نهایی هر دو نوع ابزار تاثیر بگذارند.
خرید توپی فرز و توپی پیشفرز با قیمت مناسب
در این مقاله با توپی فرز و پیشفرز و کاربردهای هریک آشنا شدیم. برای خرید توپی فرز یا پیشفرز میتوانید به وبسایت Ario.co مراجعه کرده و پس از مشورت با کارشناسان گروه صنعتی آریو، بهترین و مناسبترین توپی را با توجه به نوع کاری که انجام میدهید، خریداری کنید. گروه صتعتی آریو یکی از معتبرترین شرکتهای عرضه کننده ماشین آلات و ابزارهای صنعت چوب در ایران به شمار میرود و مجموعهای بینظیر از این ابزارها را از برندهای برتر دنیا، گردآوری کرده است.
