دستگاه سی ان سی (CNC) یکی از ارزشمندترین تجهیزات برای کارگاههای نجاری به شمار میرود. این دستگاه به طور یکپارچه و خودکار، فرایند ماشینکاری روی چوب و سایر مواد را انجام میدهد و باعث میشود قطعات تولیدی در بالاترین کیفیت خود قرار گیرند.
شناخت قطعات دستگاه سی ان سی برای اپراتورها و کسانی که با این دستگاه کار میکنند، ضروری بوده و حتی مدیران و افرادی که ارتباط مستقیمی با سی ان سی ندارند هم باید با قطعات این دستگاه آشنا شوند. با این حال، فقط کسانی که نقش اپراتور برای این دستگاهها را دارند باید به این دستگاه مسلط شوند. در این مقاله به معرفی قطعات دستگاه سی ان سی پرداخته و هرکدام را به طور جداگانه بررسی میکنیم.

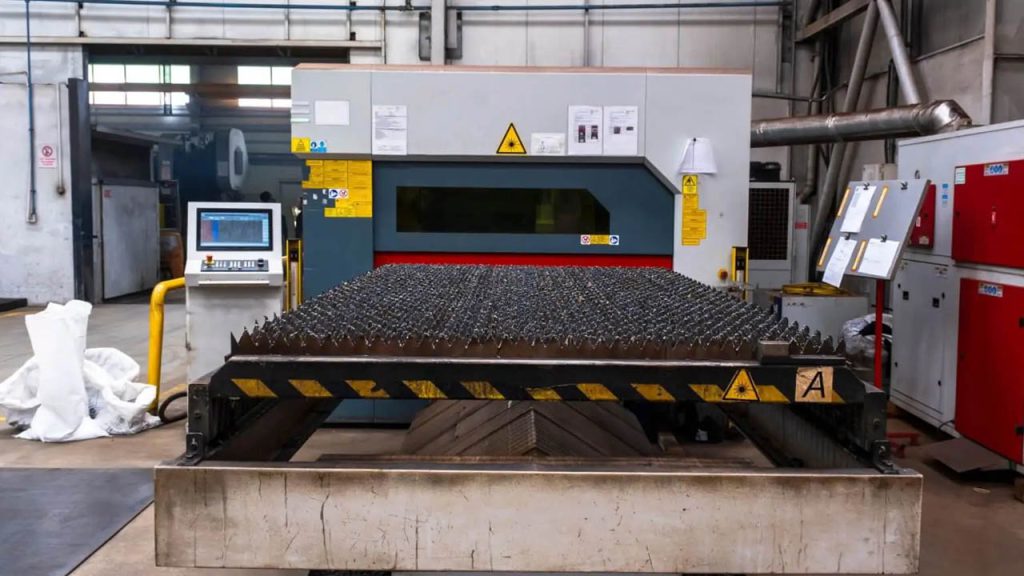

قطعات اصلی دستگاه CNC
دستگاه CNC مجموعهای پیچیده از اجزای مختلف است که برای انجام کارهای ماشینکاری دقیق به طور هماهنگ کار میکنند. درک این اجزای اصلی و عملکرد آنها برای هر کسی که در صنعت چوب حضور دارد بسیار مهم است. در اینجا، ما قطعات اصلی یک دستگاه CNC و نقشهای خاص آنها را بررسی میکنیم.
دستگاههای ورودی
دستگاههای ورودی در دستگاههای CNC، پل ارتباطی بین انسان و ماشین هستند. این دستگاهها به اپراتور اجازه میدهند تا دستورات و برنامههای مورد نظر را به دستگاه CNC وارد کنند. این دستورات حاوی اطلاعات دقیقی درباره حرکات ابزار، سرعت برش، عمق برش و سایر پارامترهای ماشینکاری است.
- صفحه کلید: یکی از سادهترین و رایجترین دستگاههای ورودی CNC صفحه کلید یا همان کیبورد است. اپراتور از طریق صفحه کلید، کدهای برنامهنویسی را به صورت دستی وارد این دستگاه میکند.
- پنل لمسی: این پنلها به اپراتور اجازه میدهند تا با لمس آیکونها و گزینههای مختلف، برنامهها را اجرا کرده و پارامترها را تنظیم کنند.
- ماوس: برای انتخاب گزینهها، حرکت دادن نشانگر و انجام کارهای گرافیکی بر روی صفحه نمایش از ماوس استفاده میشود.
- تبلت و رایانه: این دستگاهها امکان ایجاد، ویرایش و انتقال برنامههای پیچیده CNC را فراهم میکنند.
- اسکنر: برای تبدیل طرحهای دستی یا قطعات فیزیکی به فایلهای قابل خواندن توسط دستگاه CNC از اسکنر استفاده میشود.
نوارخوان (Tape Reader)
نوارخوان یا Tape Reader دستگاهی قدیمیتر بوده که در گذشته برای وارد کردن برنامههای ماشینکاری به دستگاههای CNC مورد استفاده قرار میگرفت. این دستگاه یک نوار کاغذی سوراخدار را میخواند که روی آن اطلاعات برنامه به صورت کدهای باینری (مجموعهای از سوراخها و فضای خالی) ذخیره شده بود. هر سوراخ یا نبود سوراخ در یک موقعیت خاص، بیانگر یک بیت اطلاعات بود.
نحوه عملکرد نوارخوان به این صورت است که نوار کاغذی از داخل دستگاه عبور میکند و یک سنسور نوری سوراخهای روی نوار را تشخیص میدهد. سپس این اطلاعات به صورت سیگنالهای الکتریکی به کنترلکننده CNC ارسال میشود و دستگاه بر اساس این سیگنالها عملیات ماشینکاری را انجام میدهد.

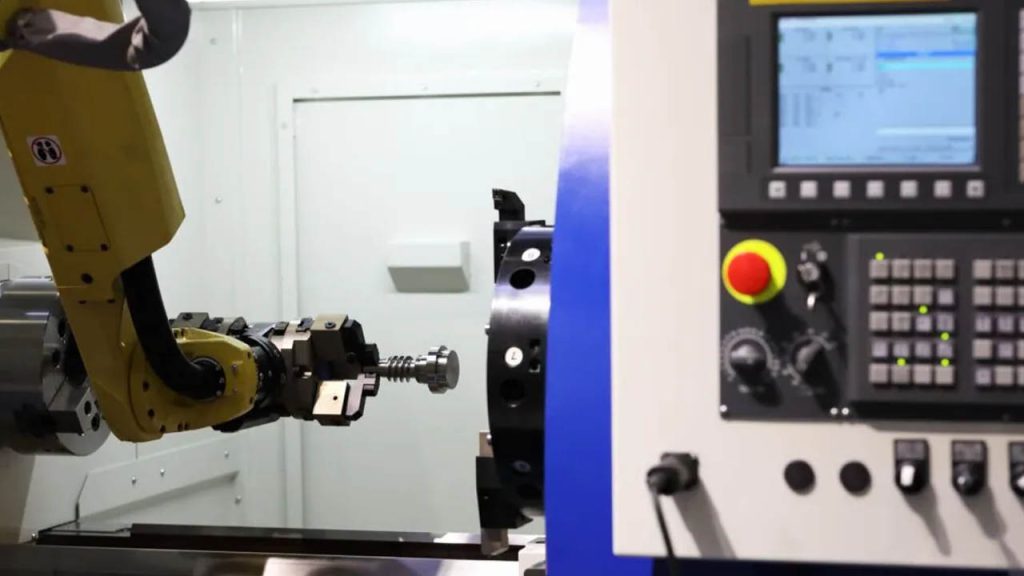

واحد کنترل ماشین (MCU)
واحد کنترل ماشین (MCU) یا کنترلر CNC مغز متفکر دستگاههای CNC محسوب میشود. این واحد الکترونیکی پیچیده، وظیفه دریافت، تفسیر و اجرای دستورات برنامهنویسی شده برای ایجاد قطعات را بر عهده دارد. به عبارت سادهتر، MCU تمام حرکات و عملکردهای دستگاه CNC را کنترل میکند.
MCU دستورات برنامهنویسی را که معمولاً به زبان G-code نوشته شدهاند، دریافت میکند. این کدها حاوی اطلاعات دقیقی در مورد موقعیت ابزار، سرعت حرکت، عمق برش و سایر پارامترهای ماشینکاری هستند. MCU این کدها را تحلیل کرده و سپس سیگنالهایی را به موتورها، محرکها و سایر اجزای دستگاه ارسال میکند تا حرکات مورد نظر را انجام دهند.
ابزارهای ماشینکاری (Machine Tools)
ابزارهای ماشینکاری در دستگاه CNC به مجموعه ابزارهایی گفته میشود که برای انجام عملیات برش، سوراخکاری، تراشکاری و سایر فرآیندهای ماشینکاری بر روی قطعه کار استفاده میشوند. این ابزارها بر روی محور ابزار دستگاه CNC نصب شده و تحت کنترل واحد کنترل ماشین (MCU) حرکت میکنند.
انواع مختلفی از این ابزارها در دستگاههای CNC استفاده میشود که هر کدام برای انجام عملیات خاصی طراحی شدهاند. از جمله این ابزارها میتوان به متهها، فرزها، سوراخکاریها، تراشکاریها و ابزارهای مخصوص دیگر اشاره کرد.
سیستم محرک (Driving System)
سیستم محرک در دستگاه CNC، بخشیست که مسئول تبدیل انرژی الکتریکی به حرکت مکانیکی بوده و به ابزار برش اجازه میدهد تا با دقت و سرعت بالا حرکت کند. این سیستم شامل اجزای مختلفی مانند موتورها، درایوها و مکانیزمهای انتقال نیرو میشود.
موتورهای مورد استفاده در سیستم محرک دستگاه CNC معمولاً موتورهای سروو یا استپ موتور هستند. این موتورها قادر به تولید حرکت دقیق و قابل کنترل بوده و میتوانند با سرعتهای بالا و گشتاورهای مختلف کار کنند.
درایوها نیز وظیفه کنترل سرعت، گشتاور و موقعیت موتورها را بر عهده دارند. مکانیزمهای انتقال نیرو مانند بال اسکروها، تسمهها و چرخدندهها، حرکت چرخشی موتورها را به حرکت خطی یا چرخشی مورد نیاز برای حرکت ابزار برش تبدیل میکنند.
به طور کلی، سیستم محرک در دستگاههای CNC تضمین میکند که ابزارها مسیر از قبل برنامهریزی شده را با دقت بالا دنبال کنند، که این موضوع برای تولید نتایج دقیق و قابل تکرار بسیار مهم است.
سیستم بازخورد (Feedback System)
سیستم بازخورد در دستگاه CNC، یک مکانیزم حیاتیست که به دستگاه اجازه میدهد تا موقعیت دقیق ابزار برش را در هر لحظه تشخیص داده و با مقایسه آن با موقعیت برنامهریزی شده، هرگونه انحراف را تصحیح کند. این سیستم مانند یک حسگر عمل میکند که به طور مداوم اطلاعاتی را درباره موقعیت واقعی ابزار به واحد کنترل ماشین (MCU) ارسال میکند.
این اطلاعات معمولاً توسط انکودرها یا رزلورها جمعآوری میشود. انکودرها موقعیت زاویهای محورها را اندازهگیری میکنند، در حالی که رزلورها موقعیت خطی را اندازهگیری میکنند. MCU با مقایسه این اطلاعات با دادههای برنامه، هرگونه خطایی را شناسایی کرده و دستورات لازم را برای اصلاح مسیر ابزار ارسال میکند. این فرایند به دقت بسیار بالایی در ماشینکاری کمک میکند و از تولید قطعات با کیفیت و تلورانسهای بسیار کم اطمینان حاصل میکند.

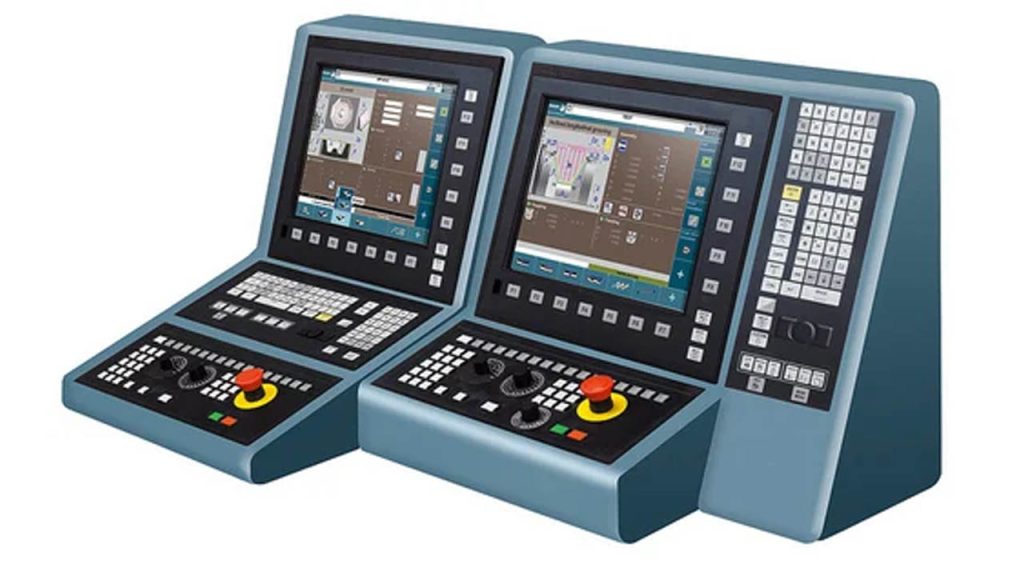

صفحه نمایش (Display Unit)
صفحه نمایش در دستگاه CNC، درواقع پنجرهای به دنیای درون دستگاه است که اطلاعات مختلفی را به اپراتور نشان میدهد. این صفحه نمایش، رابط اصلی بین اپراتور و دستگاه محسوب میشود و به او اجازه میدهد تا بر تمام مراحل کار نظارت داشته باشد.
اطلاعاتی که معمولاً در صفحه نمایش دستگاه CNC نمایش داده میشود شامل وضعیت دستگاه، برنامه در حال اجرا، پارامترهای ماشینکاری، موقعیت ابزار و پیامهای خطا یا هشدارها است. اپراتور با استفاده از این اطلاعات میتواند برنامههای جدید را وارد کند، تنظیمات دستگاه را تغییر دهد و در صورت بروز هرگونه مشکل، به سرعت آن را تشخیص داده و برطرف کند.
نمایشگرهای با وضوح بالا میتوانند گرافیک دقیق و دادههای جامع را نشان دهند و به کنترل دقیق و نظارت بر فرآیند ماشینکاری کمک کنند. برعکس، صفحه نمایشهای کوچکتر و با وضوح پایین ممکن است فقط اطلاعات ضروری را نمایش دهند، اما همچنان برای عملیات اساسی دستگاه CNC حیاتی هستند.
بستر (Bed)
بستر دستگاه سی ان سی، پایه و اساس این دستگاه است که قطعه کار روی آن قرار میگیرد و تمامی عملیات ماشینکاری روی آن انجام میشود. بستر، نقش یک میز محکم و دقیق را ایفا میکند که باید بتواند وزن قطعه کار و نیروهای ناشی از فرآیند ماشینکاری را تحمل کند. علاوه بر این، بستر باید به اندازه کافی صاف و دقیق باشد تا بتواند ابعاد و شکل قطعه کار را با دقت بالا حفظ کند.
انواع مختلفی از بستر در دستگاههای سی ان سی وجود دارد که هر کدام برای کاربرد خاصی طراحی شدهاند. برای مثال، بسترهای تخت برای قطعات سنگین و عملیات ماشینکاری که نیاز به پایداری بالا دارند، مناسب هستند. در مقابل، بسترهای مورب برای قطعات سبکتر و عملیات ماشینکاری با سرعت بالا استفاده میشوند. جنس بستر نیز بسیار مهم است و معمولاً از مواد با استحکام بالا مانند چدن یا فولاد ساخته میشود تا بتواند در برابر سایش و تغییر شکل مقاومت کند.
سرگیر (Headstock)
هد استاک یا سرگیر در دستگاه CNC، بخشی اساسیست که ابزار برش را در خود جای داده و آن را در جهتهای مختلف حرکت میدهد تا عملیات ماشینکاری بر روی قطعه کار انجام شود. این بخش، مانند یک بازوی مکانیکی عمل میکند که ابزار برش را به نقاط مختلف قطعه کار هدایت کرده و با دقت بسیار بالا عملیات برش، سوراخکاری، تراشکاری و سایر عملیات ماشینکاری را انجام میدهد.
هد استاک از اجزای مختلفی مانند اسپیندل، موتور اسپیندل، گیربکس، سیستم خنککاری و سیستم روانکاری تشکیل شده است. اسپیندل، بخشی است که ابزار برش را در خود نگه داشته و با سرعت بالا میچرخد. موتور اسپیندل به اسپیندل نیرو میدهد و سرعت چرخش آن را کنترل میکند. سایر اجزا نیز هر کدام وظیفه خاصی را بر عهده دارند و در مجموع باعث میشوند که هد استاک بتواند به طور دقیق و کارآمد عملیات ماشینکاری را انجام دهد.
دم استوک (Tailstock)
دم استوک در دستگاه CNC، یک تکیهگاه متحرک است که از یک طرف قطعه کار را نگه میدارد و از خم شدن یا لرزش آن در حین عملیات ماشینکاری جلوگیری میکند.
دم استوک معمولاً در یک ریل خطی حرکت میکند و میتوان آن را به سمت جلو و عقب حرکت داد تا در موقعیت مناسب قرار گیرد. در انتهای دم استوک، یک بخش محدب یا مخروطی وجود دارد که در سوراخ مرکزی قطعه کار قرار میگیرد. با اعمال نیرویی بر روی این بخش، قطعه کار به طور محکم در جای خود نگه داشته میشود.
پدال (Footswitch یا Pedal)
پدال یا فوتسویچ در دستگاه CNC یک ابزار کنترلی است که به اپراتور اجازه میدهد تا به صورت دستی و مستقیم برخی از عملکردهای دستگاه را کنترل کند. این بخش معمولاً شامل چندین پدال یا کلید است که هر کدام وظیفه خاصی را بر عهده دارند.
با فشردن پدالهای مختلف، اپراتور میتواند فرایند ماشینکاری دستگاه را شروع یا متوقف کند، سرعت حرکت محورها را در دست داشته باشد، ابزار برش را تغییر دهد و یا به طور کلی بر فرآیند ماشینکاری نظارت داشته باشد. استفاده از پدال به اپراتور اجازه میدهد تا به صورت لحظهای و بدون نیاز به مراجعه به صفحه کنترل دستگاه، تغییرات مورد نظر را اعمال کرده و در نتیجه سرعت و دقت کار را افزایش دهد.

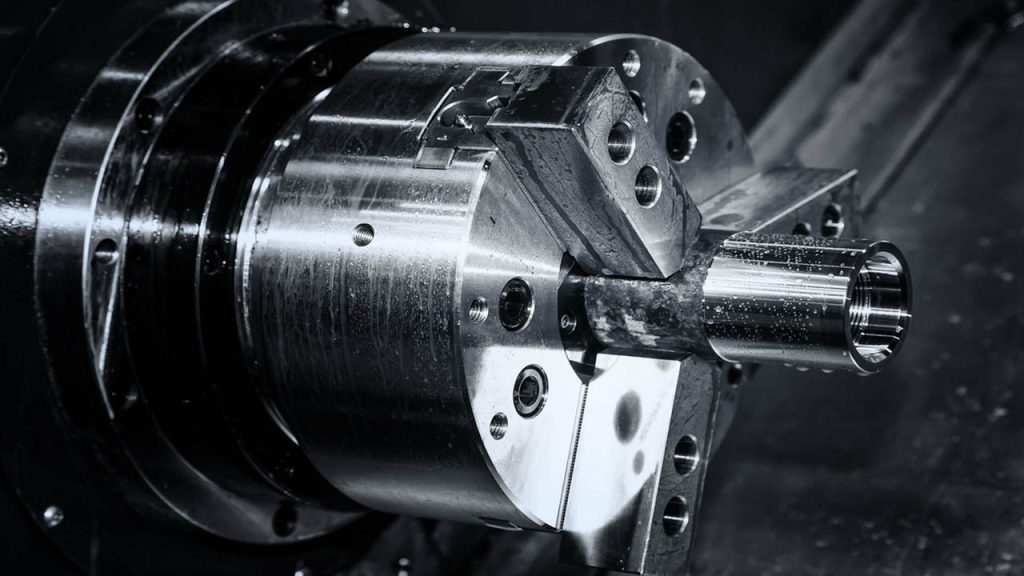

چاک (Chuck)
چاک، جزء حیاتی در دستگاههای CNC بوده و برای نگه داشتن و محکم کردن قطعه کار در حین عملیات ماشینکاری استفاده میشود. انواع مختلفی از چاکها وجود دارد که هر کدام برای کاربردها و مواد مختلف مناسب هستند.
- چاک سه فک: رایجترین نوع است که به دلیل قابلیت خودسانتر کنندگی شناخته شده است. این نوع برای نگه داشتن قطعات کار گرد یا شش ضلعی ایدهآل است.
- چاک چهار فک: این نوع دارای حرکت مستقل فکها است که امکان تراز دقیق قطعات کار با شکل نامنظم را فراهم میکند.
- چاک کولتی: این چاک دقت بالایی ارائه میدهد و معمولاً برای قطعات کار کوچک و با دقت بالا استفاده میشود.
- چاک مغناطیسی: این نوع برای نگه داشتن مواد فرومغناطیسی استفاده میشود و به ویژه برای قطعات تخت یا با شکل نامنظم مفید است.

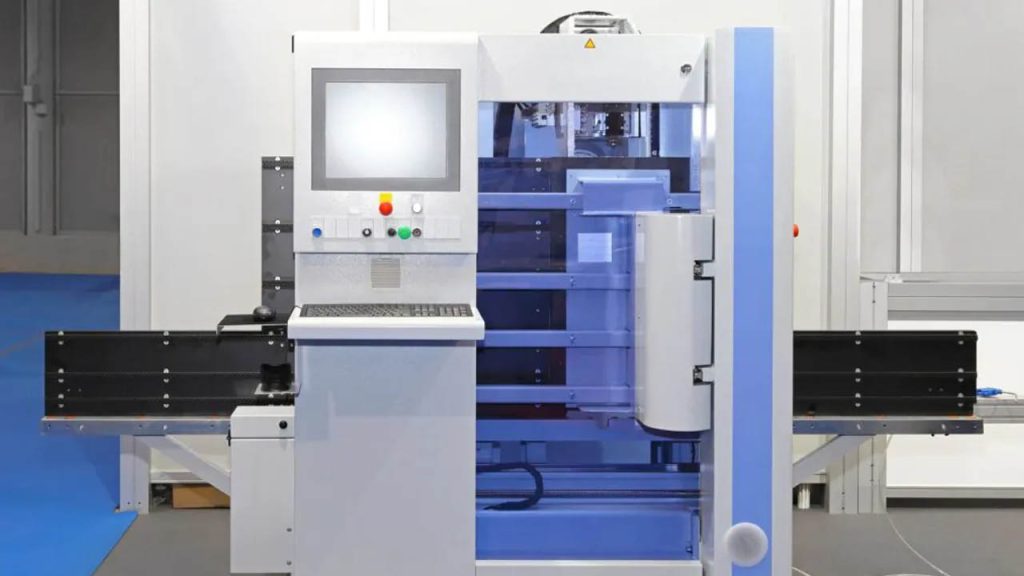

پنل کنترل (Control Panel)
پنل کنترل در دستگاه CNC، رابط اصلی است که اپراتورها از طریق آن با دستگاه تعامل میکنند. این پنل دارای انواع مختلفی از دکمهها، سوئیچها و نمایشگرها است که کنترل عملیات دستگاه را فراهم میکنند. پنل کنترل معمولاً شامل موارد زیر است:
- دکمهها و سوئیچها: برای شروع و توقف دستگاه و همچنین کنترل عملکردهای خاصی مانند سرعت اسپیندل، تعویض ابزار و حرکات محورها استفاده میشوند.
- نمایشگر LCD: این صفحه نمایش اطلاعاتی در زمان واقعی در مورد وضعیت دستگاه، پارامترهای عملیاتی، پیامهای خطا و دادههای تشخیصی را ارائه میدهد. نمایشگرهای با وضوح بالا میتوانند گرافیکهای دقیقی را نشان دهند که به کنترل و نظارت دقیق کمک میکنند.
- دکمه توقف اضطراری: این ویژگی ایمنی به اپراتور اجازه میدهد تا در صورت بروز هرگونه وضعیت اضطراری، بلافاصله تمام عملیات دستگاه را متوقف کند.

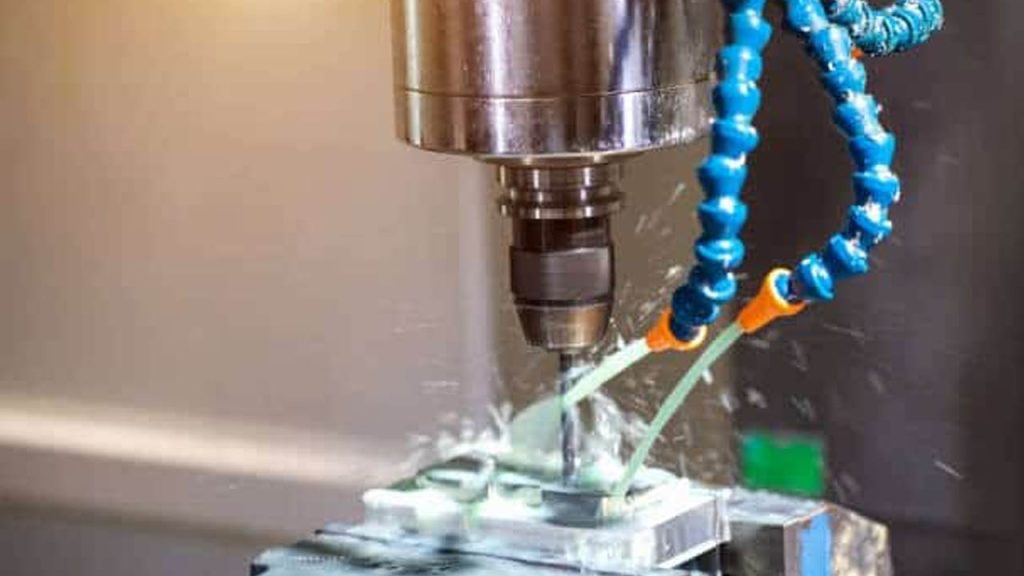

سیستم خنککننده (Coolant System)
سیستم خنککننده در دستگاه CNC برای مدیریت گرمای تولید شده در حین عملیات ماشینکاری ضروری است. این سیستم چندین عملکرد حیاتی را انجام میدهد:
- کنترل دما: خنککننده با جذب و دفع گرمای تولید شده در حین فرآیندهای برش و فرزکاری، به حفظ دمای مطلوب کمک میکند. این امر از گرمای بیش از حد جلوگیری میکند که میتواند باعث سایش ابزار و کاهش دقت ماشینکاری شود.
- روانکاری: با روانکاری ابزارهای برش و قطعه کار، خنککننده اصطکاک را کاهش میدهد و عملیات روان و افزایش عمر مفید ابزارها را تضمین میکند.
- حذف تراشهها: خنککننده به شستشوی تراشههای فلزی و زبالهها از ناحیه برش کمک میکند و فضای کاری را تمیز نگه میدارد و از آسیب به ابزار و قطعه کار جلوگیری میکند.
در این مقاله به معرفی بخشهای اصلی دستگاه CNC پرداختیم تا علاوه بر اپراتورها، افرادی که به نوعی با این دستگاه ارتباط دارند، قطعات دستگاه CNC را بهتر بشناسند. برای انتخاب و خرید دستگاه CNC میتوانید به وبسایت Ario.co مراجعه کرده و مجموعهای از دستگاههای سی ان سی که توسط گروه صنعتی آریو جمعآوری شده را مشاهده کنید. شرکت آریو جدیدترین و بهروزترین دستگاههای CNC دنیا را با شرایط ویژه اقساطی و خدمات پس از فروش، عرضه کرده که برای کارگاههای خانگی تا صنعتی بسیار مناسب است.
