دستگاههای CNC پنج محوره انقلابی در صنعت نجاری به وجود آوردهاند. این ماشینهای هوشمند و دقیق، با توانایی کنترل همزمان پنج محور حرکت، قادر به تولید قطعاتی با پیچیدگی هندسی بالا هستند که پیش از این دستیابی به آنها دشوار بود. با پیشرفت روزافزون فناوری، این دستگاهها در صنایع مختلفی از جمله هوافضا، خودروسازی، پزشکی و قالبسازی کاربرد گستردهای پیدا کردهاند.
در این مقاله، قصد داریم به بررسی دقیق دستگاههای CNC پنج محوره بپردازیم. از اصول کار و ساختار این دستگاهها تا مزایای آنها نسبت به دستگاههای سه و چهار محوره و کاربردهای متنوعشان در صنایع مختلف، موضوعاتی هستند که به طور مفصل مورد بحث قرار خواهند گرفت.
همچنین، به چالشها و محدودیتهای استفاده از این دستگاهها و راهکارهای بهبود عملکرد آنها نیز پرداخته خواهد شد. با مطالعه این مقاله، درک عمیقی از دستگاههای CNC پنج محوره و نقش آنها در صنعت تولید به دست خواهید آورد.

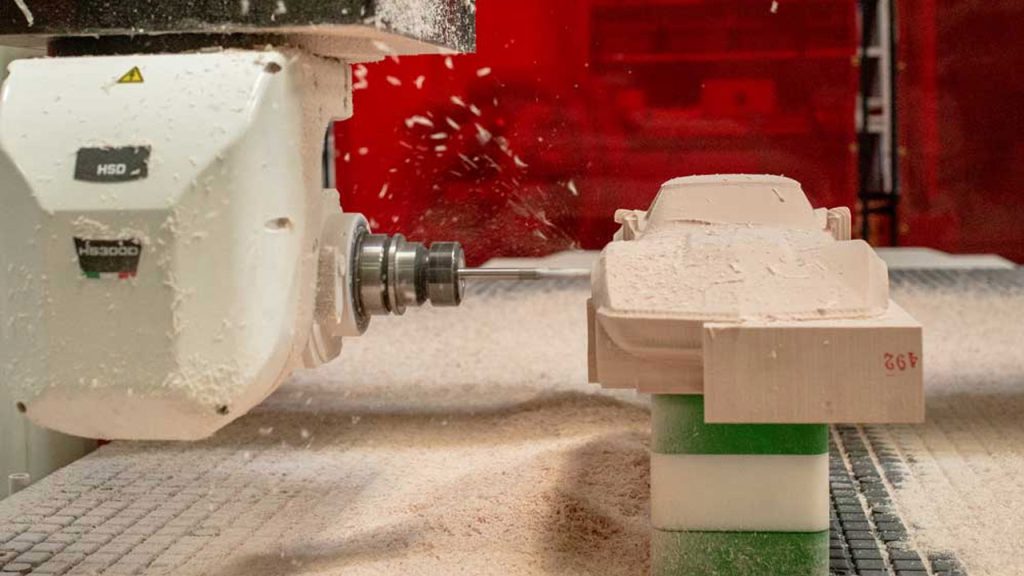

دستگاه CNC پنج محوره چیست؟
دستگاههای سی ان سی پنج محوره، همانطور که از نام آنها پیداست، میتوانند در 5 جهت مختلف به قطعه کار نزدیک شده و فرایندهای مربوط به برش، سوراخکاری یا حکاکی را با دقت بیشتری انجام دهند.
در این دستگاهها علاوه بر سه محور اصلی X و Y و Z، دو محور چرخشی دیگر به نامهای A و B هم وجود دارد که برای چرخش در زوایای مختلف به طور قطعه کار طراحی شده و باعث میشود، ابزارهای برش دقیقاً به محلی که لازم است پردازش روی آن انجام شود، رفته و کار را انجام دهد.
با این قابلیت ویژهای که دستگاههای 5 محوره دارند، دیگر نیاز نیست اپراتور در طول فرایند برش یا حکاکی روی قطعه کار، به صورت دستی آن را تغییر داده و جابهجا کند. در واقع، کار به صورت یکدست و با سرعت بیشتری انجام میشود و میتوان پیچیدهترین طرحها را روی قطعات چوبی اجرا کرد.

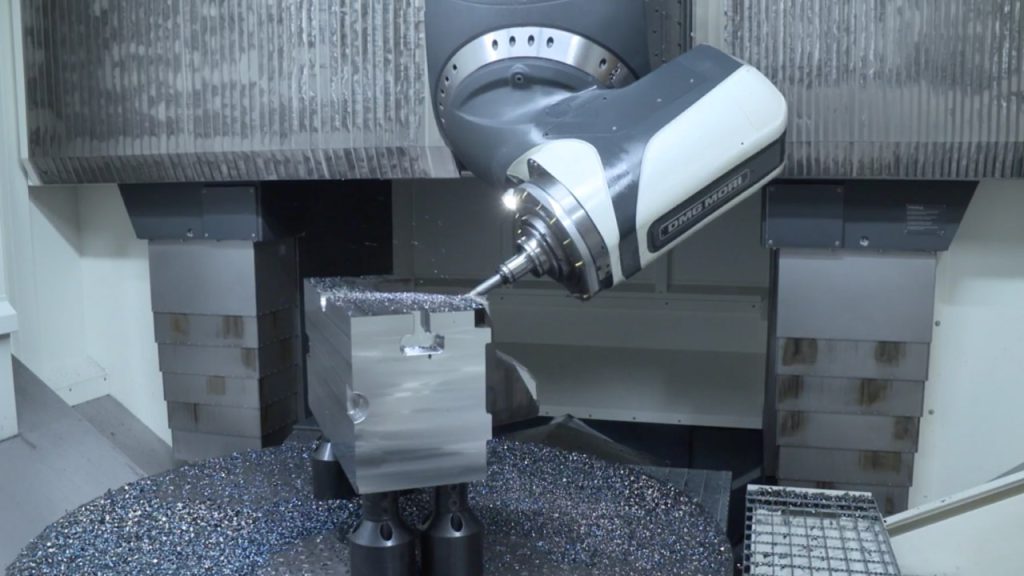

انواع دستگاه CNC پنج محوره
دستگاههای CNC پنج محوره، بر اساس نحوه حرکت محورها و کاربردشان به انواع مختلفی تقسیم میشوند. در ادامه به بررسی برخی از مهمترین انواع این دستگاهها خواهیم پرداخت.
- دستگاههای CNC پنج محوره همزمان
در این نوع دستگاهها، تمام پنج محور به صورت همزمان حرکت میکنند. این امر باعث میشود تا بتوان قطعاتی با سطوح پیچیده و منحنی را با دقت بسیار بالایی تولید کرد. دستگاههای همزمان، انعطافپذیری بالایی داشته و برای تولید قطعات پیچیده و خاص مناسب هستند.
- دستگاههای CNC پنج محوره ترکیبی (هیبرید)
دستگاههای CNC پنج محوره هیبریدی، ترکیبی از حرکتهای همزمان و غیر همزمان هستند. در این دستگاهها، برخی از محورها به صورت همزمان و برخی دیگر به صورت متوالی حرکت میکنند. این نوع دستگاهها برای تولید قطعاتی که ترکیبی از سطوح ساده و پیچیده هستند، مناسب هستند.
- دستگاههای CNC پنج محوره 2+3
در این نوع دستگاهها، سه محور خطی (X، Y، Z) به صورت همزمان و دو محور چرخشی (A، B یا C) به صورت متوالی حرکت میکنند. این دستگاهها برای تولید قطعاتی که نیاز به چرخش قطعه کار دارند، مناسب هستند.
- دستگاههای CNC پنج محوره 4+1
در این نوع دستگاهها، چهار محور خطی به صورت همزمان و یک محور چرخشی به صورت متوالی حرکت میکنند. این دستگاهها برای تولید قطعاتی که در آنها باید ابزار چرخش داشته باشد مورد استفاده قرار میگیرند.

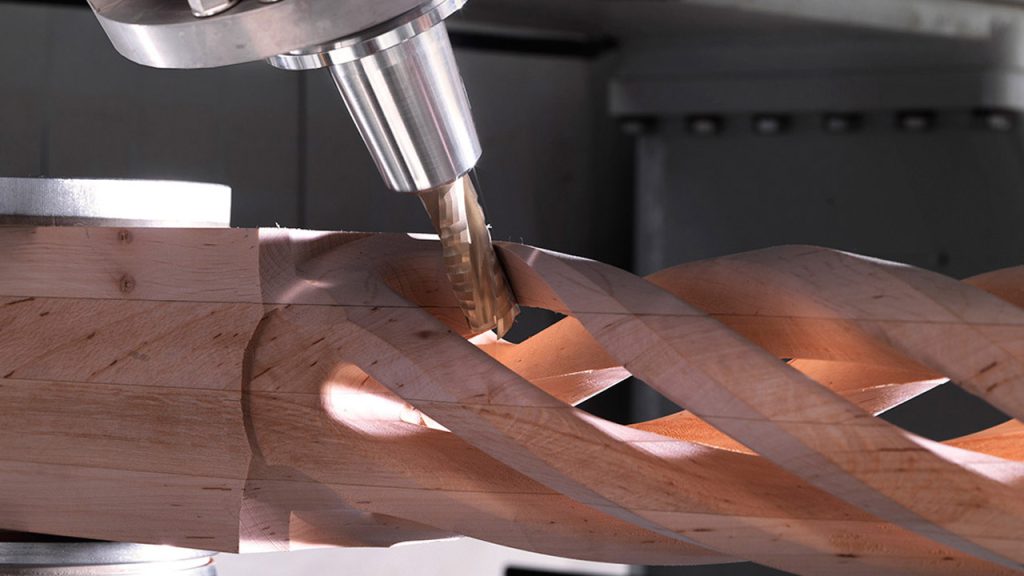

دستگاه سی ان سی 5 محوره چطور کار میکند؟
این دستگاهها با استفاده از یک کامپیوتر و نرمافزارهای تخصصی، قادر به کنترل حرکت ابزار برش در پنج جهت مختلف هستند. به طور کلی فرایند کار این دستگاهها به شرح زیر است:
- طراحی مدل سه بعدی: ابتدا یک مدل سه بعدی دقیق از قطعه مورد نظر در نرمافزارهای CAD (طراحی به کمک رایانه) طراحی میشود. این مدل تمام جزئیات هندسی قطعه را شامل شده و باید با توجه به سفارشی که مشتری داشته طراحی شود.
- تبدیل مدل به کد CNC: مدل سه بعدی به کمک نرمافزارهای CAM به مجموعهای از دستورات عددی تبدیل میشود که به دستگاه CNC میگوید ابزار برش چگونه حرکت کند تا قطعه مورد نظر تولید شود. این دستورات حاوی اطلاعاتی در مورد موقعیت ابزار، سرعت حرکت، عمق برش و سایر پارامترهای ماشینکاری هستند.
- انتقال کد به دستگاه: کد CNC تولید شده به دستگاه CNC منتقل میشود.
- اجرای برنامه: دستگاه CNC با استفاده از کد دریافتی، ابزار برش را به حرکت در آورده و عملیات ماشینکاری را انجام میدهد.
- بازرسی و کنترل کیفیت: پس از اتمام فرآیند ماشینکاری، قطعه تولید شده با دقت مورد بررسی قرار میگیرد تا از تطابق آن با طرح اولیه اطمینان حاصل شود.

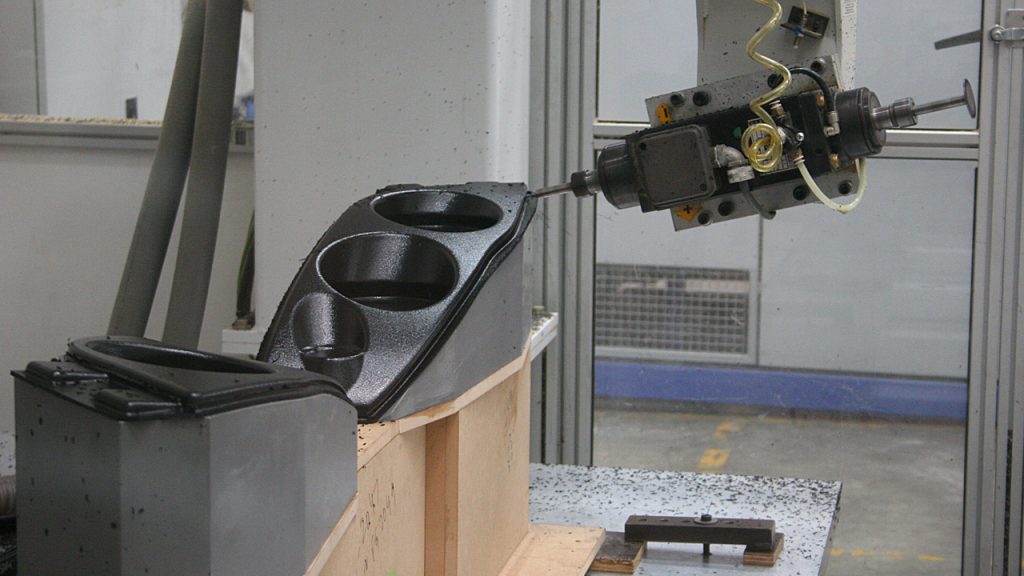

ساختار دستگاه سی ان سی 5 محوره
دستگاههای CNC پنج محوره، ماشینهای پیچیدهای هستند که از اجزای مختلفی تشکیل شدهاند. هر یک از این اجزا نقش مهمی در عملکرد دستگاه ایفا میکنند. در ادامه به بررسی ساختار کلی این دستگاهها میپردازیم:
-
بدنه دستگاه
بدنه دستگاه معمولاً از چدن یا فولاد ساخته میشود تا استحکام و دقت لازم را فراهم کند. -
محورهای حرکت
این دستگاهها دارای پنج محور حرکت هستند که شامل سه محور خطی (X، Y و Z) و دو محور چرخشی (A و B یا C) میشود. محورهای خطی برای حرکت خطی ابزار و محورهای چرخشی برای چرخش ابزار و قطعه کار به کار میروند. -
میز کار
میز کار جایی است که قطعه کار روی آن قرار میگیرد و میتواند به صورت ثابت یا متحرک باشد. -
اسپیندل
اسپیندل، ابزاری است که ابزار برش را نگه میدارد و با سرعت بالا میچرخاند. -
ابزار برش
ابزار برش بسته به نوع ماده کار و عملیات ماشینکاری متفاوت است و میتواند مته، فرز، سوراخکاری و … باشد. -
سیستم کنترل
این سیستم مغز متفکر دستگاه است و تمام حرکات ابزار برش را کنترل میکند. -
موتورهای الکتریکی
موتورهای الکتریکی نیروی محرکه مورد نیاز برای حرکت محورها و اسپیندل را تامین میکنند. -
درایورها
درایورها سیگنالهای خروجی از سیستم CNC را به سیگنالهای الکتریکی تبدیل میکنند که برای کنترل موتورها استفاده میشود. -
سیستم خنککاری
سیستم خنککاری برای خنک کردن ابزار برش و قطعه کار در حین عملیات ماشینکاری به کار میرود. -
سیستم روغنکاری
سیستم روغنکاری برای روانکاری قطعات متحرک دستگاه و کاهش اصطکاک استفاده میشود. -
سنسورها
سنسورها برای اندازهگیری موقعیت ابزار و قطعه کار و کنترل دقیق فرآیند ماشینکاری به کار میروند.

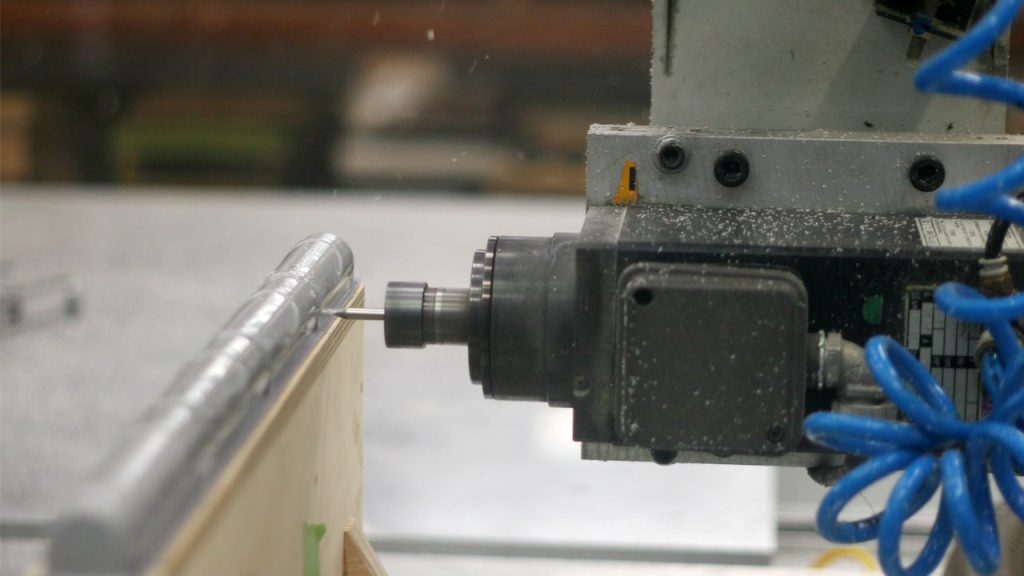

مزایای دستگاه CNC پنج محوره
دستگاههای CNC پنج محوره مزایای متعددی دارند که آنها را نسبت به دستگاههای سه محوره متمایز میکند. در ادامه مهمترین مزایای این دستگاهها را بیان میکنیم.
- هندسههای پیچیده: این دستگاهها قادر به تولید قطعات با سطوح منحنی، شیبدار و پیچیده هستند که با دستگاههای سه و چهار محوره امکانپذیر نیست.
- دقت بالا: تلورانس خطای بسیار کم و سطح کیفی بالا از دیگر مزایای این نوع دستگاهها محسوب میشود. در واقع با خیال راحت میتوانید با کمترین خطا، محصولاتی تکراری و دقیق بسازید.
- ماشینکاری یکپارچه: با امکان ماشینکاری تمام سطوح یک قطعه در یک مرحله، زمان مورد نیاز برای تولید قطعه به طور قابل توجهی کاهش مییابد.
- اتوماسیون: فرآیند تولید در این دستگاهها به طور خودکار انجام میشود که که این موضوع افزایش سرعت تولید را به همراه دارد.
- کاهش ضایعات: با افزایش دقت و کاهش خطا، میزان ضایعات تولید شده به حداقل میرسد و در بودجه و هزینهها صرفهجویی میشود.
- کاهش نیروی کار: با این دستگاهها، بسیاری از مراحل تولید به صورت خودکار انجام شده که نیاز به نیروی کار انسانی را کاهش میدهد. این موضوع هم روی کاهش هزینههای کارگاههای تولید تاثیر مستقیم دارد.
- تنوع قطعات: این دستگاهها قابلیت تولید طیف گستردهای از قطعات با شکل و اندازههای مختلف را دارند. بنابراین میتوانید سفارشهای مختلف و متنوعی را از مشتریان گرفته و در کوتاهترین زمان ممکن تولید کنید.
- تغییر سریع برنامه: با تغییر برنامه CNC، میتوان به سرعت از یک قطعه به قطعه دیگر تغییر کرد. این برنامهها روی سیستم کنترل دستگاه نصب شدهاند و به راحتی قابل تغییر هستند.
- استفاده حداکثری از مواد: با قابلیت ماشینکاری پیچیده، میتوان از مواد به صورت بهینه استفاده کرد و هزینههای کارگاه را کاهش داد.
- کاهش زمان تنظیم دستگاه: در این دستگاهها زمان مورد نیاز برای تنظیم دستگاه و تعویض ابزار به حداقل میرسد.
- سطح صاف و یکنواخت: با استفاده از ابزارهای مناسب و برنامهنویسی دقیق، میتوان سطح قطعات را با کیفیت بسیار بالا تولید کرد.

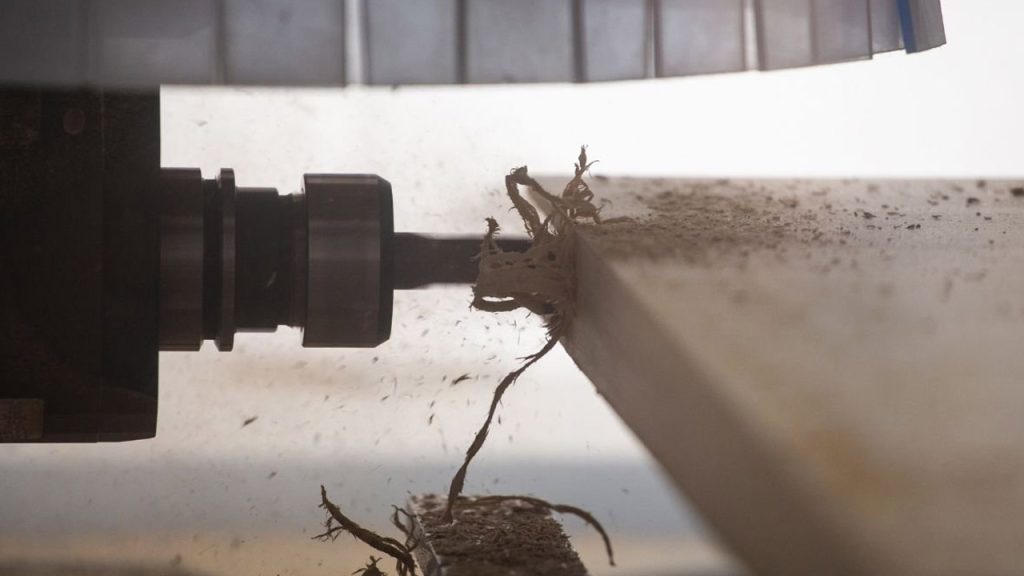

معایب دستگاه CNC پنج محوره
این دستگاه مزایای متعددی دارد که برای کارگاههای حرفهای بسیار کاربردی است. اما باید به برخی از معایب آن هم اشاره کنیم که عبارت است از:
- قیمت بالا: هزینه اولیه خرید این دستگاهها بسیار بالا است که ممکن است برای برخی از کسبوکارهای کوچک مقرون به صرفه نباشد.
- دشواریهای نصب و راهاندازی: هزینههای نصب، راهاندازی و آموزش پرسنل نیز میتواند قابل توجه باشد.
- نرمافزارهای تخصصی: نرمافزارهای CAD/CAM مورد نیاز برای برنامهنویسی این دستگاهها نیز هزینههای اضافی را به همراه دارد.
- هزینههای نگهداری: هزینههای نگهداری و تعمیرات این دستگاهها به دلیل پیچیدگی ساختار آنها بالا است.
- نیاز به تخصص: تعمیر این دستگاهها نیاز به تکنسینهای متخصص دارد و ممکن است در محل زندگی افراد چنین تکنسینهایی وجود نداشته باشد.
- محدودیتهای اندازه قطعه کار: اندازه و وزن قطعه کار میتواند محدودیتهایی را برای این نوع دستگاه به وجود آورد.
- نوع مواد: برخی از مواد ممکن است برای ماشینکاری با دستگاههای CNC پنج محوره مناسب نباشند.
- مصرف بالای انرژی : این دستگاهها به دلیل توان بالای موتورها و سیستمهای مختلفی که دارند، جزو دستگاههای پرمصرف دستهبندی میشوند و میتوانند هزینههای کارگاه را افزایش دهند.
به طور خلاصه، دستگاههای CNC پنج محوره با وجود مزایای فراوان، دارای برخی محدودیتها و معایبی نیز هستند. انتخاب این دستگاهها به عوامل مختلفی مانند نوع محصول، حجم تولید، بودجه و سطح تخصص پرسنل بستگی دارد. قبل از تصمیمگیری برای خرید دستگاه cnc، باید مزایا و معایب آنها را به دقت بررسی کرده و با کارشناسان این حوزه مشورت کنید.

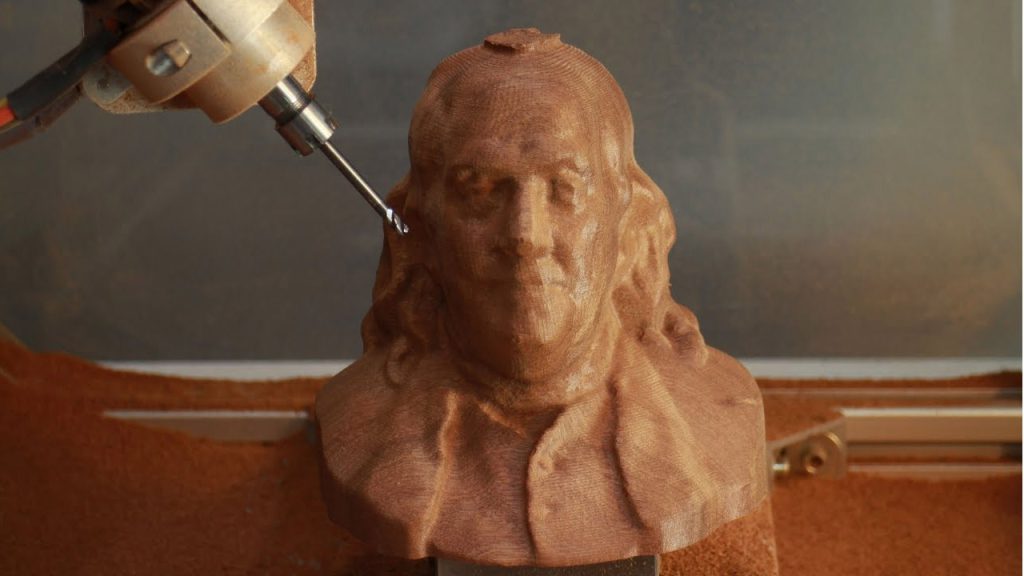

کاربردهای دستگاه CNC پنج محوره در صنایع مختلف
دستگاههای CNC پنج محوره به دلیل دقت بالا، انعطافپذیری و قابلیت تولید قطعات پیچیده، در صنایع مختلفی کاربرد گستردهای یافتهاند. این دستگاهها به دلیل توانایی حرکت همزمان در پنج محور، قادر به تولید قطعاتی با هندسههای پیچیده و سطوح منحنی هستند که با دستگاههای سه و چهار محوره امکانپذیر نیست.
در ادامه به برخی از مهمترین کاربردهای این دستگاهها در صنایع مختلف میپردازیم:
-
صنعت هوافضا
در هواپیماها و فضاپیماها، بسیاری از قطعات دارای اشکال پیچیده و منحنی هستند که با روشهای سنتی تولید دشوار است. دستگاههای CNC پنج محوره با قابلیت حرکت همزمان در پنج محور، امکان تولید این قطعات را با دقت بسیار بالا فراهم میکنند. این دستگاهها در ساخت قطعاتی مانند پرههای توربین، بدنه هواپیما، قطعات موتور و … به کار میروند. -
صنعت خودروسازی
این دستگاهها در ساخت قطعاتی مانند بلوک سیلندر، میللنگ، سر سیلندر، قطعات سیستم تعلیق و بسیاری از قطعات دیگر که نیاز به تلورانسهای بسیار دقیق دارند، به کار میروند. همچنین، این دستگاهها امکان تولید قطعات با استحکام بالا و مقاومت در برابر سایش را فراهم میکنند که برای قطعات خودرو بسیار مهم است. -
صنعت پزشکی
یکی از مهمترین کاربردهای دستگاههای CNC پنج محوره در صنعت پزشکی، تولید ایمپلنتها و پروتزهای سفارشی است. این دستگاهها قادر به تولید ایمپلنتهای دندانی، مفصلهای مصنوعی، صفحات استخوانی و سایر ایمپلنتها با دقت بسیار بالا و براساس آناتومی دقیق بیمار هستند. این امر باعث میشود تا ایمپلنتها به خوبی با بدن بیمار سازگار شوند و عملکرد بهتری داشته باشند. -
صنعت قالبسازی
این دستگاهها در ساخت قالبهای تزریق پلاستیک، قالبهای ریختهگری، قالبهای فورجینگ و سایر قالبهای پیچیده به کار میروند. -
صنعت الکترونیک
این دستگاهها در ساخت بردهای مدار چاپی، محفظههای الکترونیکی، اتصالات، سینکهای حرارتی و سایر قطعات الکترونیکی کوچک به کار میروند. -
صنعت انرژی
یکی از مهمترین کاربردهای دستگاههای CNC پنج محوره در صنعت انرژی، تولید قطعات توربینهای بادی و گازی است. این دستگاهها قادر به تولید پرههای توربین با اشکال پیچیده و ابعاد بزرگ با دقت بسیار بالا هستند. همچنین، این دستگاهها در ساخت قطعات داخلی توربینها مانند محورها، روتورها و استاتورها نیز به کار میروند. -
صنعت چوب
این دستگاهها در ساخت مبلمان، درب و پنجرههای چوبی، قطعات چوبی خودرو، اسباببازیهای چوبی و بسیاری از محصولات چوبی دیگر که نیاز به طرحهای پیچیده و ظریف دارند، به کار میروند.
