ش را روی قطعات چوبی انجام میدهند و کارگاهها برای افزایش دقت و سرعت اجرای پروژه به چنین دستگاههایی نیاز دارند.
اما نکته حائز اهمیت این است که کدام نوع دستگاه CNC برای چه نوع پروژهای باید استفاده شود. این ماشین آلات مدرن، با توجه به نوع ابزارها، محورها، اندازه و قدرت موتور، به انواع گوناگونی تقسیم میشوند که هرکدام برای نوع خاصی از پروژهها مناسباند. برای انتخاب و خرید دستگاه CNC چوب بهتر است در گام نخست با انواع این دستگاه آشنا شوید. در ادامه انواع دستگاه های سی ان سی چوب را به شما معرفی میکنیم و تفاوتهای آنها بررسی میشود.
انواع دستگاه سی ان سی از نظر نوع کاربرد
در مرحله اول به دستهبندی دستگاههای سی ان سی از نظر کاربرد میپردازیم. این دستگاهها با توجه به ابزارها و تیغههایی که روی آنها نصب شده، کارهای متفاوتی انجام میدهند و به همین ترتیب دستهبندی میشوند که عبارت است از:
- دستگاه سی ان سی فرزکاری (Mill CNC Machine)
دستگاه سیانسی فرزکاری، یکی از معروفترین انواع CNC به شمار میروند که برای شکلدهی به مواد مختلفی مثل چوب، پلاستیک و فلزات مورد استفاده قرار میگیرند. این دستگاهها با استفاده از کامپیوتری که دارند، میتوانند دقت و سرعت عملیات مختلف مانند برش، حکاکی و سوراخکاری را بیشتر کرده و پروژههای پیچیده را با دقت بسیار بالا به نتیجه برسانند.
سی ان سی فرزکاری از ابزارهای برش مختلفی مانند فرزهای انتهایی، ریمر و مته استفاده میکند که هر کدام برای انجام عملیات خاصی مناسب هستند. با توجه به برنامهای که برای دستگاه تعریف میشود، ابزار برش حرکت کرده و شکل دلخواه را روی قطعه ایجاد میکند. اندازه و ابعاد قطعهای که میتوان با دستگاه سیانسی فرزکاری کار کرد، به اندازه محفظه دستگاه و طول حرکت ابزارها بستگی دارد.
کاربردهای دستگاه سی ان سی فرزکاری:
- ساخت قالبهای صنعتی
- ساخت انواع مبلمان چوبی با طرحها و اندازههای مختلف
- تولید انواع عناصر دکوراتیو
- تولید قطعات چوبی برای ساختمان مانند در، پنجره، نرده
- تولید مجسمههای چوبی
- تولید ابزارهای چوبی برای صنایع
- دستگاه تراش سی ان سی (Lathe CNC Machine)
| نام تجاری دستگاه: | سی ان سی چوب اینتک INTECH 100 |
|---|---|
| برند: | گروه صنعتی آریو |
| نوع کنترلر : | رادونیکس پرو |
| ابعاد میز کار: | 1920*3760 (میلیمتر) |
| نوع موتور های حرکتی: | سرو موتور دیتا تایوان با دقت و سرعت بالا |
| سیستم انتقال حرکتی: | بال اسکرو/دنده شانه مورب |
| قدرت موتور اسپیندل: | 9 (کیلو وات) |

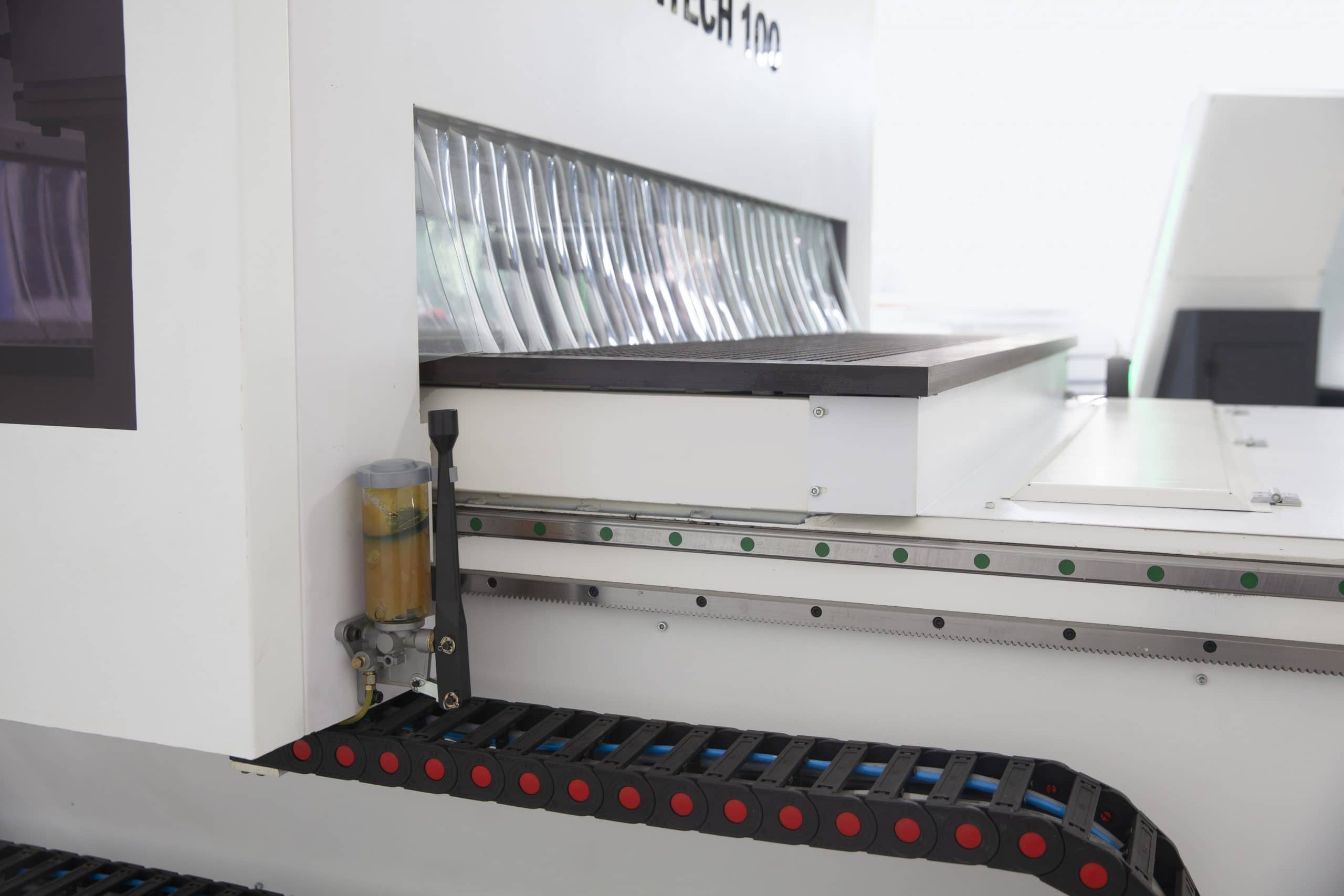

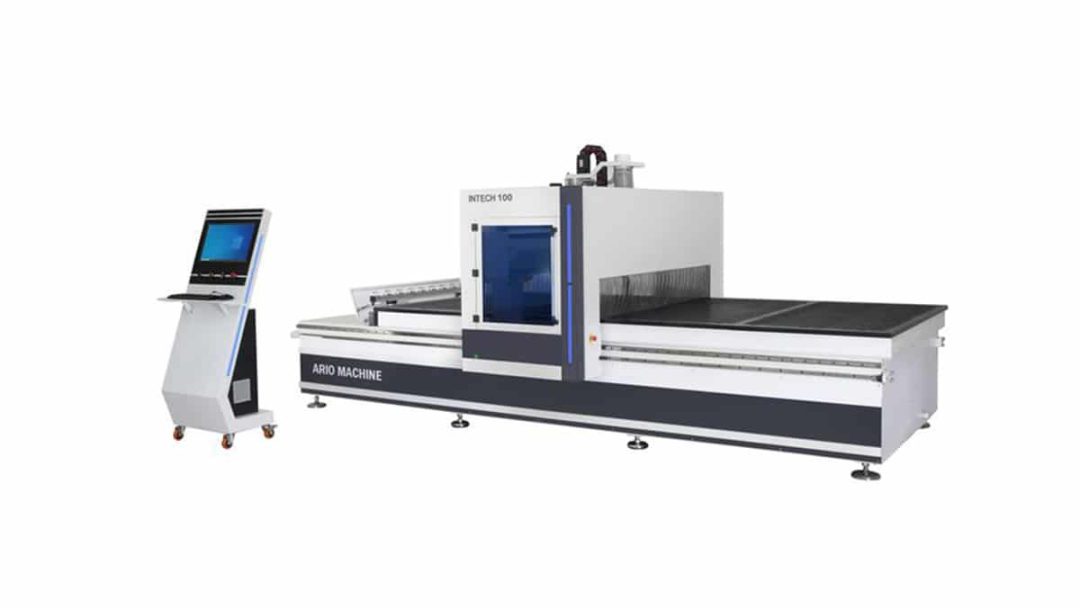

سی ان سی چوب اینتک INTECH 100
برای برش، تراش، و حکاکی چوب-
پشتیبانی و خدمات پس از فروش مناسب، کمترین حق شما به عنوان خریدار این دستگاه است. با خدمات گروه صنعتی آریو خرید مطئنی را تجربه کنید.
دستگاه تراش سیانسی، ابزاری قدرتمند و دقیق برای شکلدهی به انواع مواد به صورت استوانهای است. این دستگاه با استفاده از کامپیوتری که دارد، قادر است با دقت بسیار بالا و سرعت زیاد، عملیات تراشکاری، حفاری و پرداخت را روی قطعات استوانهای چوب انجام دهد.
در واقع، سیانسی تراش مانند یک تراشکار ماهر است که با کمک نرمافزارهای طراحی، طرحهای پیچیده را روی قطعه پیادهسازی میکند. این دستگاه با چرخاندن قطعه کار حول یک محور و حرکت دادن ابزار برش در جهتهای مختلف، شکل نهایی قطعه را ایجاد میکند.
کاربردهای دستگاه تراش سی ان سی:
- تولید محصولات چوبی تزئینی مانند آباژور، دسته ابزار، قطعات شطرنج
- تولید قطعات مبلمان
- ساخت سازهای موسیقی مانند فلوت، کلارینت و سازهای کوبهای
- اسباببازیسازی
- ساعت سازی

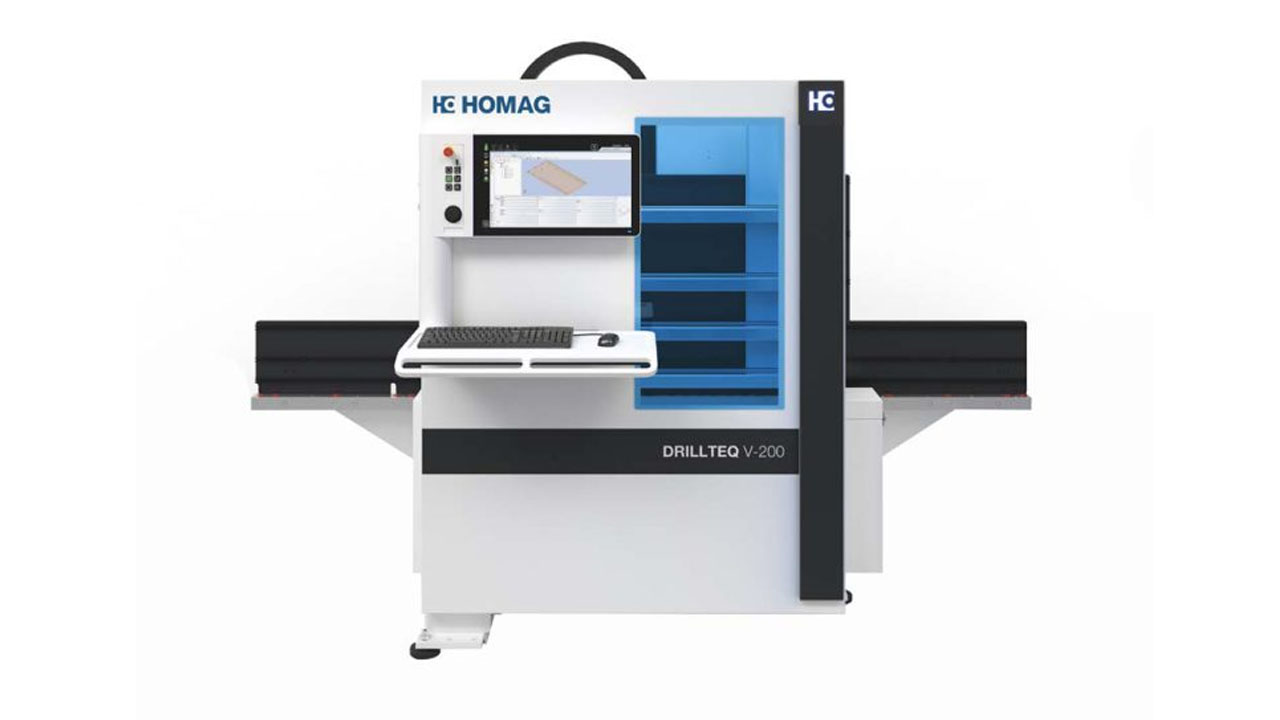

- دستگاه سی ان سی سوراخکاری(Drilling CNC Machine)
دستگاه سیانسی سوراخکاری یکی دیگر از انواع دستگاههای CNC به شمار میرود که برای ایجاد سوراخهایی با اندازهها و عمقهای مختلف در چوب کاربرد دارد.
این دستگاه از ابزارهای برش مختلفی مانند متههای چوب، قلاویز و سوراخکارهای مخصوص استفاده میکند که هر کدام برای انجام عملیات خاصی مناسب هستند. با توجه به برنامهای که برای دستگاه تعریف میشود، ابزار برش با سرعت و دقت بسیار بالا حرکت کرده و سوراخهای دلخواه را در محل دقیق خود ایجاد میکند.
کاربردهای دستگاه سی ان سی سوراخکاری:
- ساخت مبلهای مدرن، کلاسیک و با طرحهای پیچیده
- ساخت در و پنجره، کفپوش و سازههای چوبی
- ساخت صنایعدستی هنری مانند مجسمه
- استفاده در صنعت بستهبندی
- استفاده در صنعت هوافضا و قایقسازی

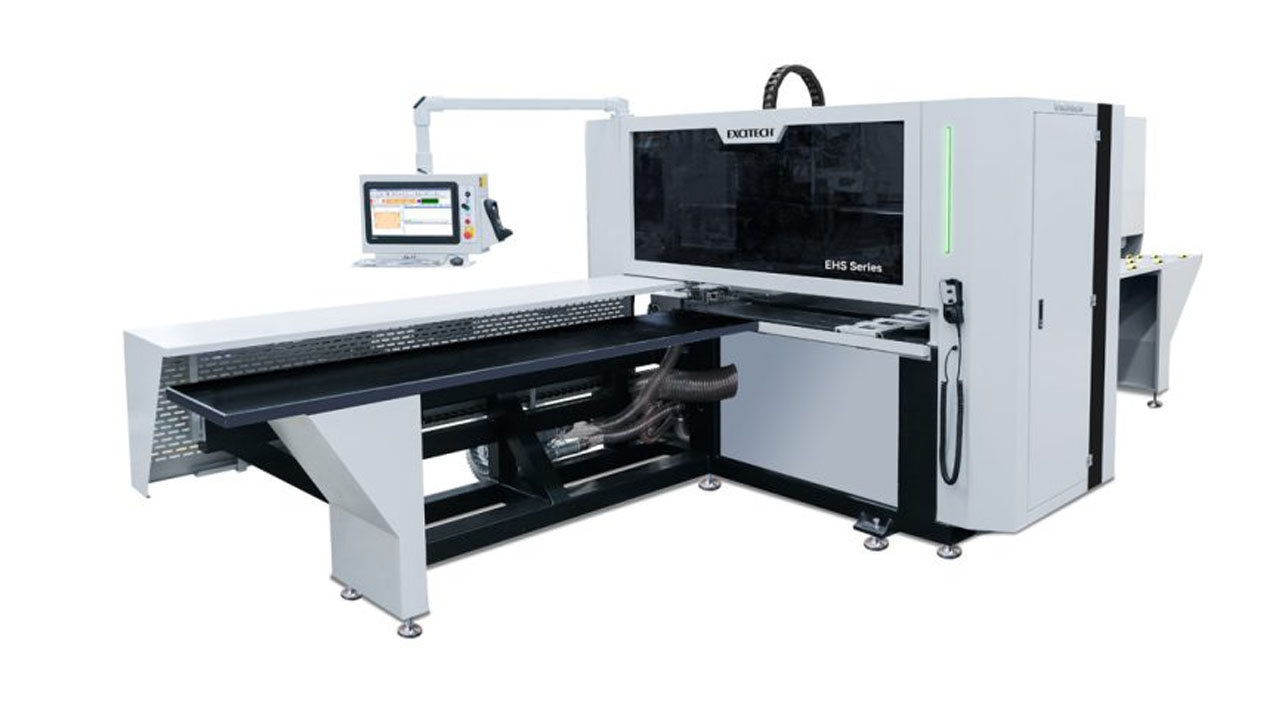

دستگاه Excitech EHS1228: برای سوراخکاری دقیق"
| نام تجاری دستگاه: | دستگاه Excitech EHS1228 |
|---|---|
| برند: | اکساتیک |
| کشور سازنده: | چین |
| قدرت موتور: | 2.5 (میلو وات) |
| فضای لازم برای نصب دستگاه | 2750*7770 (میلیمتر) |
| ابعاد طول،عرض،ارتفاع | 4800*1750*1500 (میلیمتر) |
| سرعت حرکت در محور Z | 30 (متر بر دقیقه) |
دستگاه Excitech EHS1228
برای سوراخکاری دقیق-
پشتیبانی و خدمات پس از فروش مناسب، کمترین حق شما به عنوان خریدار این دستگاه است. با خدمات گروه صنعتی آریو خرید مطئنی را تجربه کنید.
- دستگاه سی ان سی سنگزنی (Grinding CNC Machine)
دستگاه سیانسی سنگزنی چوب یک ابزار پیشرفته و تخصصیست که برای ایجاد سطوح صاف، صیقلی و طرحدار روی چوب به کار میرود. این دستگاه با استفاده از ابزارهای سنگزنی، قادر است با دقت و سرعت مناسب، عملیات سنگزنی را روی قطعات چوبی انجام دهد.
این دستگاه از ابزارهای سنگزنی مختلفی مانند سنبادههای نواری، دیسکهای ساینده و برسهای سیمی استفاده میکند که هر کدام برای انجام عملیات خاصی مناسب هستند. همچنین، با استفاده از ابزارهای مخصوص میتوان طرحهای مختلفی مانند حروف، اعداد و اشکال هندسی را روی چوب حک کرد.
کاربردهای دستگاه سی ان سی سنگزنی:
- ایجاد سطوح صاف و صیقلی روی قطعات چوبی
- حکاکی طرحهای مختلف روی رویه میزها و کمدها
- ایجاد سطوح صیقلی روی مجسمهها
- ساخت کفپوش چوبی
- ساخت اسباببازی چوبی
- ساخت سازهای مختلف
- دستگاه برش لیزری سیانسی (Laser Cutting CNC Machine)
دستگاه برش لیزری سیانسی چوب ابزاریست که از یک پرتو لیزر متمرکز برای برش، حکاکی و ایجاد طرحهای پیچیده روی انواع چوب استفاده میکند. در واقع، دستگاه برش لیزری سیانسی چوب مانند یک قلم لیزری بسیار دقیق است که با کمک نرمافزارهای طراحی، طرحهای پیچیده را روی چوب ایجاد میکند.
پرتو لیزر روی نقطه خاصی از چوب متمرکز شده و باعث میشود که بافتهای چوب خیلی سریع ذوب شده و در نتیجه برش ایجاد شود. با توجه به اینکه فرایند برش لیزری، با استفاده از حرارت انجام میشود، لبههای قطعه کاری که برش داده شده کیفیت بالایی خواهد داشت و نیازی به پرداخت زیادی ندارد.
کاربردهای دستگاه برش لیزری سی ان سی:
- ایجاد برشهای دقیق برای اتصال قطعات مختلف مبلمان
- ساخت مجسمههای چوبی سهبعدی و پیچیده
- ساخت سازهای مختلف موسیقی
- ساخت روکش و کفپوش چوبی
- دستگاه سی ان سی برش واترجت (Waterjet Cutting CNC Machine)
یکی دیگر از دستگاههای CNC که برای برش چوب میتوان از آن استفاده کرد، دستگاه برش واترجت است. دستگاه سی ان سی برش واترجت ابزاریست که از یک جت آب با فشار بسیار بالا به همراه ذرات ساینده برای برش انواع مواد از جمله چوب استفاده میکند.
جریان آب با فشار بسیار زیاد همراه با ذرات سایندهای مانند گارنت، به سطح چوب برخورد کرده و باعث ایجاد یک برش بسیار تمیز و دقیق میشود. از آنجایی که این فرآیند حرارتی نیست، لبههای قطعه کار معمولاً دارای کیفیت بالایی بوده و نیاز به عملیات پرداخت نخواهد داشت. این دستگاه برای برش چوبهای نرم و سخت، تختههای چندلا، ام دی اف و سایر محصولات چوبی مناسب است.
کاربردهای دستگاه سی ان سی برش واترجت:
- تولید مبلمان
- ساخت صنایع دستی ظریف
- ساخت کفپوش
- مناسب در صنعت سنگ، خودرو، هوافضا و پزشکی
- دستگاه سی ان سی روتر (CNC Router Machine)
دستگاه سیانسی روتر قابلیت برش و حکاکی اشکال مختلف را روی سطوح صاف مواد متنوعی دارد. از این دستگاه برای ساخت سازهای موسیقی، تابلوها، حکاکی روی درها، ساخت قالبها و دکوراسیون داخلی و خارجی استفاده میشود. با این حال، به دلیل اجزای مختلف دستگاه، عملکرد آن میتواند بسیار پر سر و صدا باشد.

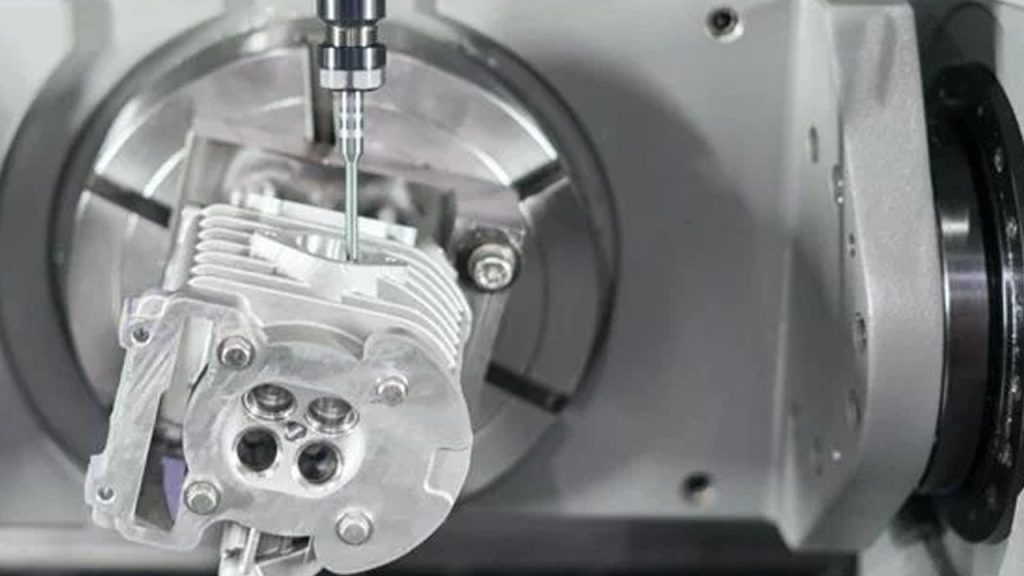

انواع دستگاه سی ان سی از نظر تعداد محور
در یک دستهبندی دیگر، دستگاههای CNC را با توجه به تعداد محورهایی که دارند دستهبندی میکنند. از این نظر، دستگاه سی ان سی چوب به چند دسته زیر تقسیم میشود:
-
دستگاه سی ان سی 2 محوره
ارزانترین و سادهترین نوع دستگاه CNC، مدل دو محوره آن است. این دستگاهها فقط در محور X (افقی) و Y (عمودی) حرکت میکنند. از این دستگاهها برای برشهای مستقیم دقیق استفاده میشود، میتوانند کار سوراخکاری تختههای صاف را انجام دهند و یک سطح قطعه کار را بدون حرکت دادن آن پردازش کنند. -
دستگاه سی ان سی3 محوره
رایج ترین نوع دستگاه CNC دستگاه 3 محورهست. مانند مدل دو محوره، این دستگاهها هم روی قطعات غیرمتحرک که به میز ثابت شده باشند کار میکنند. این دستگاهها علاوه بر دو محور افقی و عمودی، یک محور Z برای حرکت در عمق قطعه کار هم دارند. -
دستگاه سی ان سی 4 محوره
دستگاههای 4 محوره علاوه بر سه محور اصلی، به یک محور A برای چرخش ابزارها در طول قطعه مجهز هستند. با این محور چهارم، ایجاد برشهای منحنی و قوسدار راحتتر امکان پذیر میشود. -
دستگاه سی ان سی 5 محوره
دستگاه سی ان سی چوب 5 محوره علاوه بر سه محور اصلی X و Y و Z دارای دو محور چرخشی دیگر به نامهای A و B است. این دو محور به ابزار اجازه میدهند تا در زوایای مختلف حرکت کرده و به این ترتیب بتوان طرحهای بسیار پیچیده و منحنی را روی چوب ایجاد کرد. این دستگاه ها به دلیل دقت بسیار بالایی که دارند در ساخت تجهیزات مورد استفاده در صنعت پزشکی هم مورد استفاده قرار میگیرند. -
دستگاه سی ان سی 7 محوره
در دستگاههای سیانسی 7 محوره سه محور متداول، سه محور برای حرکت ابزارهای برش و یک محور برای چرخش بازوی دستگاه وجود دارد که به آن محور E میگویند. به دلیل دقت بالایی که این دستگاهها دارند معمولاً از آنها برای تولید تجهیزات هوافضا، پزشکی و نظامی استفاده میشود. -
دستگاه سی ان سی 9 محوره
ترکیبی از یک دستگاه سی ان سی 5 محوره و یک دستگاه تراش سی ان سی 4 محوره، ماشینی به وجود میآورد که به آن سی ان سی 9 محوره میگویند. بخش تراش در این دستگاه، داخل قطعه کار را برش میزند در حالی که بخش فرز، مسئولیت پردازش سطح قطعه کار را دارد. از این دستگاهها برای ساخت ایمپلنت دندان و تجهیزات پیچیده هواپیما استفاده میشود. -
دستگاه سی ان سی 12 محوره
دستگاههای 12 محوره دارای دو هد برش هستند که میتوانند در محورهای X، Y، Z، A، B و C حرکت کنند. این دستگاهها سرعت تولید را افزایش داده و در عین حال دقت را نیز به میزان قابل توجهی بیشتر میکنند.

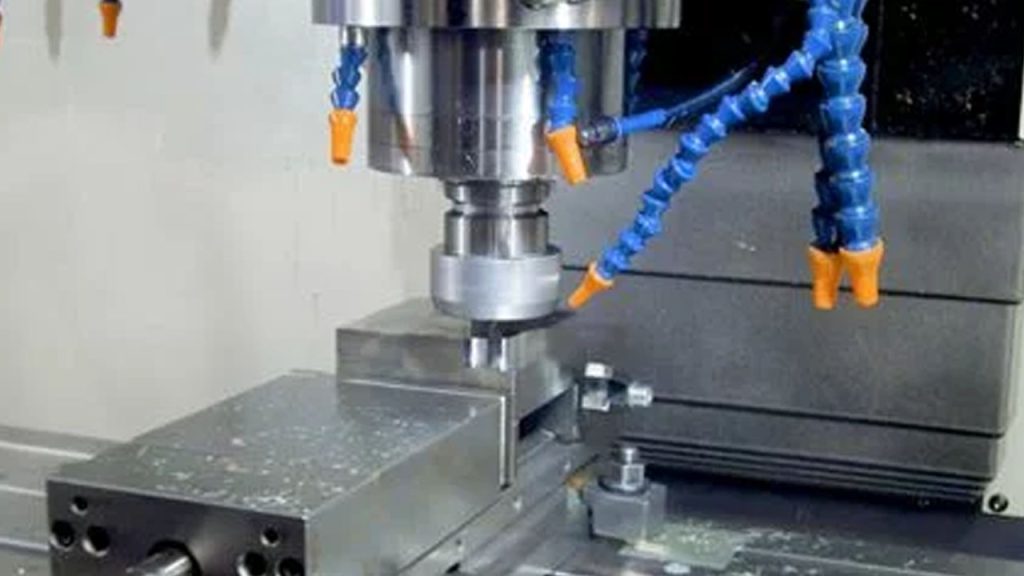

انواع دستگاه سی ان سی از نظر نحوه حرکت ابزار برش
دستگاههای سی ان سی با توجه به نوع حرکتی که ابزارهای برش آنها دارند به چند دسته زیر تقسیم میشوند:
-
کنترل نقطهای (Point Control)
در دستگاههای سی ان سی با سیستم کنترل نقطهای، اجزای متحرک دستگاه فقط از یک نقطه به نقطه دیگر با دقت کنترل میشوند. در واقع در حین جابهجا یا انجام فرایند این کنترل انجام نمیشود و فقط زمانی که به نقطه مد نظر رسید، کنترل انجام میشود. این نوع دستگاهها از نظر قیمت ارزانتر هستند و کار کردن با آنها بسیار راحتتر است. -
کنترل خطی (Linear Control)
دستگاههای CNC با سیستم کنترل خطی علاوه بر کنترل دقیق اجزای متحرک دستگاه از یک مکان به مکان دیگر، سرعت و مسیر حرکت بین دو نقطه متصل را نیز بررسی میکنند. از این نوع دستگاهها اغلب در دستگاههای فرزکاری و سنگزنی ساده سیانسی استفاده میشود. -
کنترل کانتوری (Contouring Control)
در دستگاههای با سیستم کنترل کانتوری، قطعه کار با توجه به مسیر و سرعت برنامهریزیشده نسبت به ابزار برش حرکت میکند. این سیستم همچنین حرکت چندین شفت تغذیه را به طور همزمان کنترل میکند. این امر امکان برش پیوسته را در حین انجام حرکت فراهم میکند. این سیستم در دستگاههای سنگزنی، فرزکاری و تراش سیانسی کاربرد دارد.

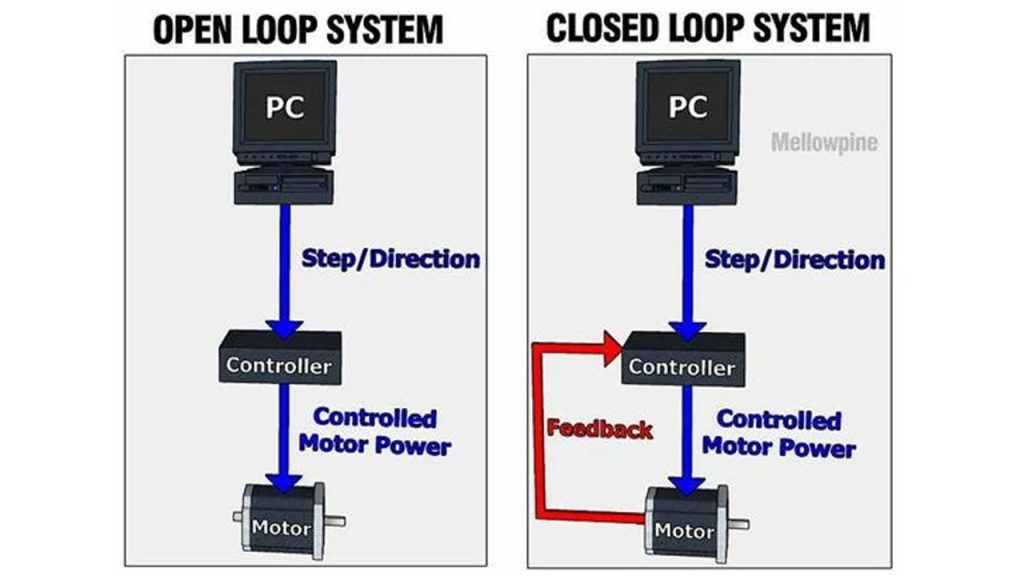

انواع دستگاه سی ان سی از نظر سیستم سروو
سیستم سروو به موتورهای دستگاه CNC اجازه میدهد تا با دقت بسیار بالا و سرعت مناسب حرکت کنند. سروو موتورها با استفاده از فیدبکهای مداوم، موقعیت دقیق ابزار برش را نسبت به قطعه کار کنترل میکنند. به عبارت دیگر، سیستم سروو مثل یک راهنما برای ابزار برش در دستگاه سیانسی عمل میکند. این سیستم به ابزار میگوید که دقیقاً کجا برود و با چه سرعتی حرکت کند تا قطعه کار با دقت و کیفیت بالا تولید شود.
دستگاههای سی ان سی از نظر سیستم سروو به دو دسته تقسیم میشوند:
- سیستم کنترل حلقه باز: در دستگاههای CNC با سیستم کنترل باز، هیچ سنسور تشخیص و بازخوردی وجود ندارد و از لحظهای که کار شروع میشود تا اتمام آن، پشت سر هم و بدون مکث کار انجام میشود. یکی از مزایای سیستم کنترل حلقه باز، قیمت پایین آن است که آن را مقرون به صرفه میکند. از طرف دیگر، دقت و پایداری پایینی دارد و کیفیت کار را کاهش میدهد.
- سیستم کنترل حلقه نیمه بسته: نوع دیگری از دستگاههای CNC، دستگاههایی هستند که سیستم سروو آنها نیمه بسته است. سنسورهای محدودی روی این دستگاهها قرار داده شده که دقت اجرای پروژه را به طور محدود مورد بررسی قرار میدهد. قیمت این سیستم متوسط است، اما دقت و ثبات بالایی دارد.
- سیستم کنترل حلقه بسته: این دستگاهها که قیمتی به مراتب گرانتر از دو مدل قبلی دارند، با استفاده از سنسورهای تشخیص متعدد، فرایند اجرای دسنورات را بررسی میکنند و به همین دلیل دقت بسیار بالایی خواهند داشت.
در این مقاله به بررسی انواع دستگاههای CNC از نظر کاربرد، ابزارها، سیستم کنترل و تعداد محورها پرداختیم. هرکدام از این دستگاهها مناسب کارگاههای خاصی هستند. برای خرید مناسبترین دستگاه، میتوانید به فروشگاه Ario.co مراجعه کرده و پس از مشورت با کارشناسان آریو، بهترین دستگاه را خریداری کنید. گروه صنعتی آریو دستگاههای CNC را با شرایط ویژه اقساطی و با خدمات پس از فروش و نصب رایگان در اختیار شما قرار میدهد.
