دستگاههای CNC یکی از حیاتیترین اجزا در تولید قطعات چوبی پیچیده و دقیق محسوب میشوند. این دستگاهها، با سرعت، دقت و قابلیت اطمینان بالایی که دارند، تا حد زیادی به سیستمهای حرکتی خود وابسته هستند که قطعات کار و ابزارها را از نقطهای به نقطه دیگر انتقال میدهند.
در میان اجزای مختلف سیستم حرکتی دستگاه CNC، ریلهای راهنمای خطی (Linear Guide Rails) از اهمیت ویژهای برخوردارند. این ریلها با فراهم کردن حرکتی روان ، نقش تعیینکنندهای در کیفیت نهایی قطعهی تولید شده دارند.
ریلهای راهنمای خطی، نوعی سیستم حرکتی هستند که برای ایجاد حرکت خطی با کمترین میزان اصطکاک و بالاترین دقت طراحی شدهاند. این سیستمها از دو بخش ریل و واگن تشکیل شده و ریلها معمولاً از جنس فولاد ساخته میشوند تا واگنها روی آنها حرکت میکنند.
استفاده از ریلهای راهنمای خطی در دستگاههای CNC مزایای متعددی از جمله افزایش دقت ماشینکاری، کاهش زمان تولید، افزایش عمر دستگاه و کاهش نیاز به تعمیر و نگهداری را به همراه دارد. در این مقاله به بررسی دقیقتر ریلهای راهنمای خطی، انواع آنها، مزایا و معایب و کاربردهایشان در دستگاههای CNC خواهیم پرداخت.

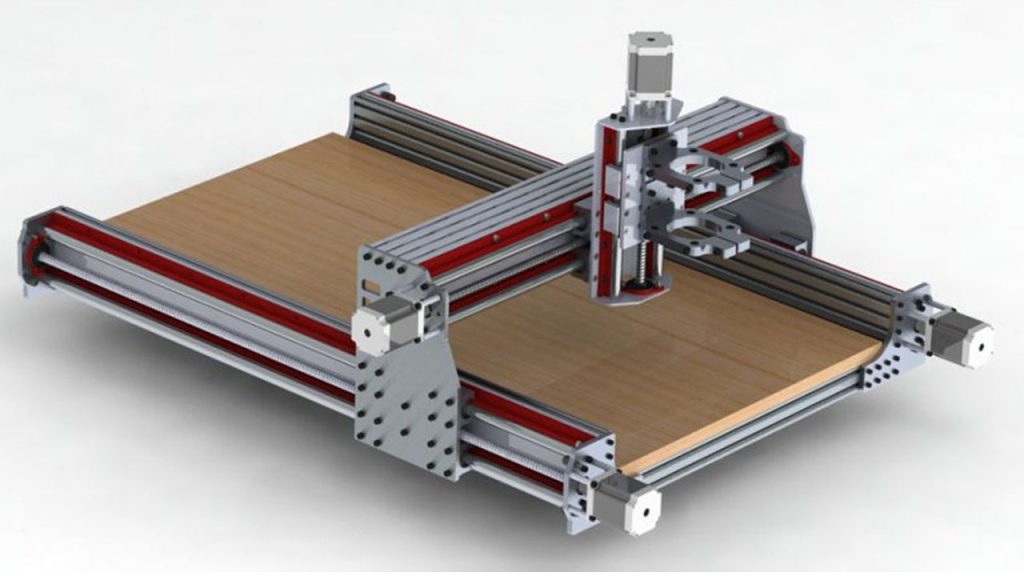

تاریخچه ریل های راهنما در دستگاههای CNC
تاریخچه ریلهای راهنمای خطی در دستگاههای CNC، داستانی از تکامل دقت و سرعت در ماشینکاری است. در ابتدا، با ظهور دستگاههای NC در دهههای ۱۹۴۰ و ۱۹۵۰، از سیستمهای مکانیکی و الکترومکانیکی و نوارهای پانچ برای کنترل حرکت ابزار استفاده میشد.
این سیستمها دقت و انعطافپذیری محدودی داشتند و با افزایش نیاز به دقت بالاتر در دهههای ۱۹۶۰ و ۱۹۷۰ و ظهور CNC، محدودیتهای سیستمهای سنتی مانند ریلهای لغزشی (که در آنها دو سطح فلزی روی هم میلغزیدند) بیشتر نمایان شد.
در دهههای ۱۹۷۰ و ۱۹۸۰، ریلهای راهنمای خطی (Linear Guide Rails) به عنوان راه حلی نوین معرفی شدند. این ریلها با استفاده از ساچمهها یا غلطکها بین ریل و واگن، حرکت خطی با کمترین میزان اصطکاک و بالاترین دقت را فراهم میکردند.
این امر منجر به افزایش چشمگیر دقت، کاهش اصطکاک و سایش، افزایش سرعت و بهبود کلی کارایی دستگاههای CNC شد. در دهههای اخیر نیز، شاهد بهبود و توسعه مداوم ریلهای راهنمای خطی بودهایم که شامل استفاده از مواد پیشرفتهتر، طراحی بهینهتر، سیستمهای روانکاری پیشرفتهتر و تولید آنها در اندازهها و انواع مختلف برای کاربردهای گوناگون میشود.
به طور خلاصه، ریلهای راهنمای خطی پاسخی به نیاز روزافزون به دقت و سرعت بالاتر در ماشینکاری CNC بودهاند و نقشی حیاتی در پیشرفت این صنعت ایفا میکنند.

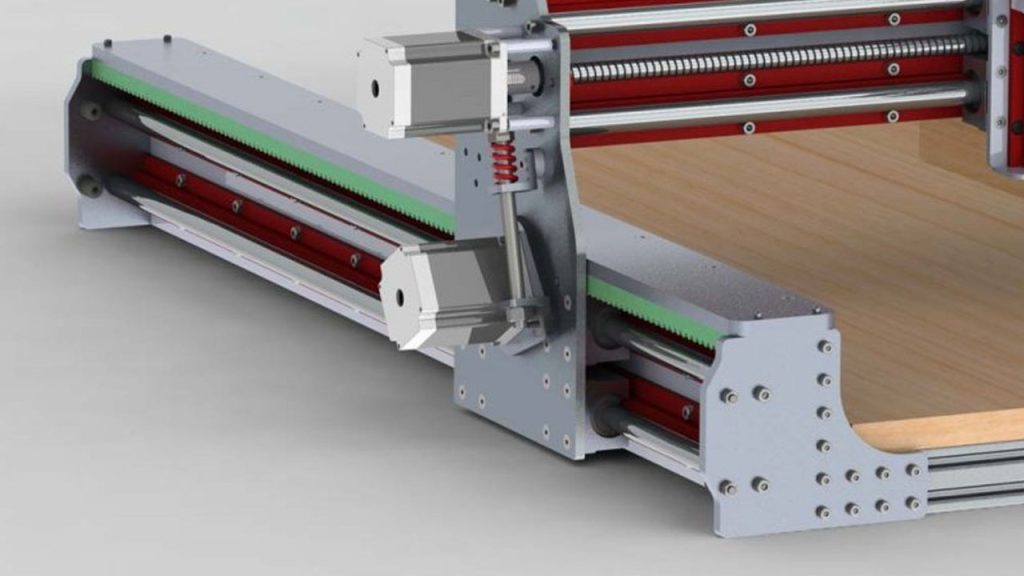

اجزای ریل راهنمای خطی دستگاه CNC
ریلهای راهنمای خطی (Linear Guide Rails) از اجزای مختلفی تشکیل شدهاند که در ادامه به معرفی آنها میپردازیم:
-
ریل (Rail)
ریل اولین بخش از این سیستم است. شکل ظاهری ریلها به صورت پروفیلهای خاص با شیارهای V شکل، U شکل یا سطوح صاف دقیق ماشینکاری شده است. این شیارها یا سطوح، مسیر حرکت واگن را به دقت تعیین میکنند و از هرگونه انحراف یا لغزش واگن در حین حرکت جلوگیری میکنند.
ریلها دارای سوراخهایی برای نصب و تثبیت آنها بر روی بدنه دستگاه CNC هستند. این سوراخها به گونهای طراحی شدهاند که امکان نصب محکم و پایدار ریل را فراهم کنند و از هرگونه ارتعاش یا جابجایی ریل در حین کار دستگاه جلوگیری کنند. -
واگن (Carriage/Block)
واگن، که گاهی اوقات به آن بلوک یا کالسکه هم گفته میشود، جزء دیگری از سیستم ریل و واگن (لینیر گاید) است که مستقیماً روی ریل حرکت میکند و وظیفه تحمل بار و ایجاد حرکت خطی دقیق را بر عهده دارد. واگن معمولاً از جنس فولاد سختشده یا آلیاژهای مقاوم ساخته میشود تا بتواند بارهای سنگین و نیروهای ناشی از ماشینکاری را تحمل کند.
مهمترین بخش واگن، ساچمهها یا غلطکهای دقیق و سختشدهای هستند که بین ریل و واگن قرار میگیرند. این عناصر غلتان با کاهش اصطکاک، حرکت روان و دقیق واگن روی ریل را تضمین میکنند. بسته به نوع کاربرد و میزان بار، از ساچمهها برای بارهای سبکتر و سرعتهای بالاتر و از غلطکها برای بارهای سنگینتر و دقت بالاتر استفاده میشود. -
متعلقات جانبی
درپوشها، روغندانها، گیرهها و بستها و آببندهای اضافی از دیگر اجزای ریلهای راهنمای خطی محسوب میشوند که به بهبود عملکرد این سیستم کمک میکنند. متعلقات جانبی ریل و واگن با ارائه امکاناتی مانند حفاظت در برابر آلودگی، روانکاری مناسب، به بهبود عملکرد، افزایش طول عمر و بهبود دقت سیستم کمک کرده و انتخاب و استفاده صحیح از آنها برای دستیابی به بهترین نتیجه در دستگاههای CNC ضروری است.
انواع ریل راهنمای خطی دستگاه CNC
ریلهای راهنمای خطی (Linear Guide Rails) در دستگاههای CNC، بر اساس نوع عنصر غلتان (ساچمه یا غلطک) و کاربردهای مختلف، انواع گوناگونی دارند. درک این دستهبندیها به انتخاب مناسبترین ریل برای هر کاربرد خاص کمک میکند. در اینجا به برخی از مهمترین انواع ریلهای راهنمای خطی اشاره میکنیم:

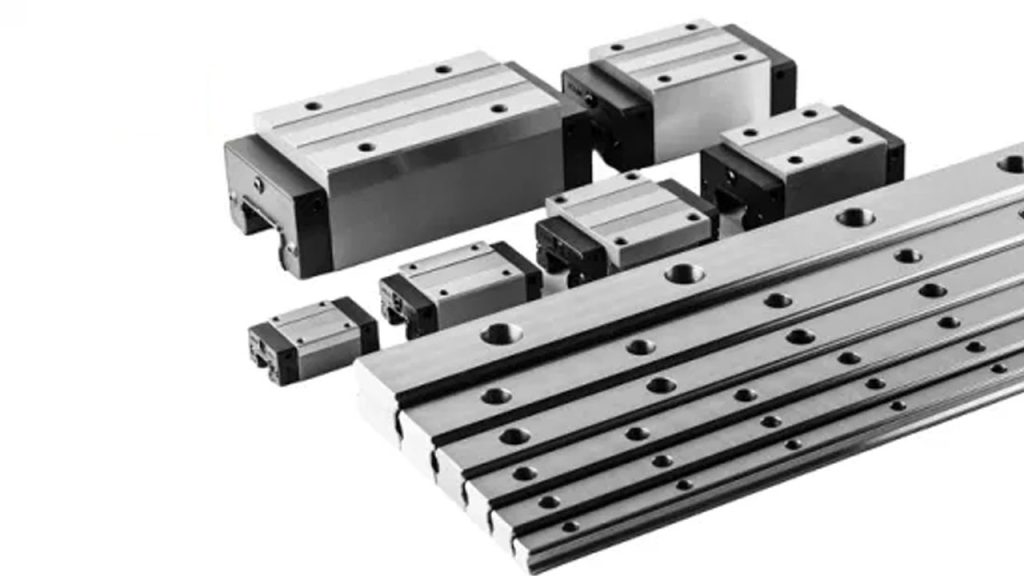

ریلهای ساچمهای (Ball Type Linear Guides)
ریلهای ساچمهای نوعی از ریلهای راهنمای خطی هستند که در آنها از ساچمههای فولادی به عنوان عنصر غلتان بین ریل و واگن استفاده میشود.
این ساچمهها با حرکت در مسیرهای دقیق داخل واگن، اصطکاک را به حداقل رسانده و حرکت روان و سریعی را فراهم میکنند. ریلهای ساچمهای به دلیل اصطکاک کم، برای سرعتهای بالا و شتابهای زیاد مناسب بوده و قابلیت تحمل بار در جهات مختلف را دارند.
مزایا:
- اصطکاک کم
- سرعت و شتاب بالا
- قابلیت تحمل بار در جهات مختلف
- دقت حرکتی مناسب
- قیمت نسبتاً مناسب
- نصب و نگهداری آسان
- تنوع در ابعاد و اندازهها
معایب:
- ظرفیت تحمل بار محدودتر
- حساسیت بیشتر به آلودگی
- دقت کمتر در حمل بارهای سنگین
- ایجاد صدا در سرعتهای بالا و بارهای سنگین
- نیاز به روانکاری منظم
- حساسیت به ضربه
کاربردهای ریلهای خطی ساچمهها
ریلهای ساچمهای به دلیل مزایایی که ذکر شد، در طیف گستردهای از کاربردها مورد استفاده قرار میگیرند. در اینجا به برخی از مهمترین کاربردهای این نوع ریلها اشاره میکنیم:
- دستگاههای فرز CNC با سرعت بالا: ریلهای ساچمهای به دلیل سرعت و شتاب بالا، در محورهای حرکتی دستگاههای فرز CNC که نیاز به حرکات سریع و دقیق دارند، استفاده میشوند.
- دستگاههای لیزر و پلاسما: در این دستگاهها نیز که دقت و سرعت حرکت بسیار مهم است، از ریلهای ساچمهای استفاده میشود.
- رباتها و سیستمهای اتوماسیون: در رباتهای صنعتی، بازوهای رباتیک و سیستمهای اتوماسیون خطوط تولید، از ریلهای ساچمهای برای ایجاد حرکات خطی دقیق و سریع استفاده میشود.
- دستگاههای برش و حکاکی: در دستگاههای برش چوب، فلز و سایر مواد و همچنین دستگاههای حکاکی لیزری و مکانیکی، از این ریلها برای حرکت دقیق ابزار برش یا حکاکی استفاده میشود.

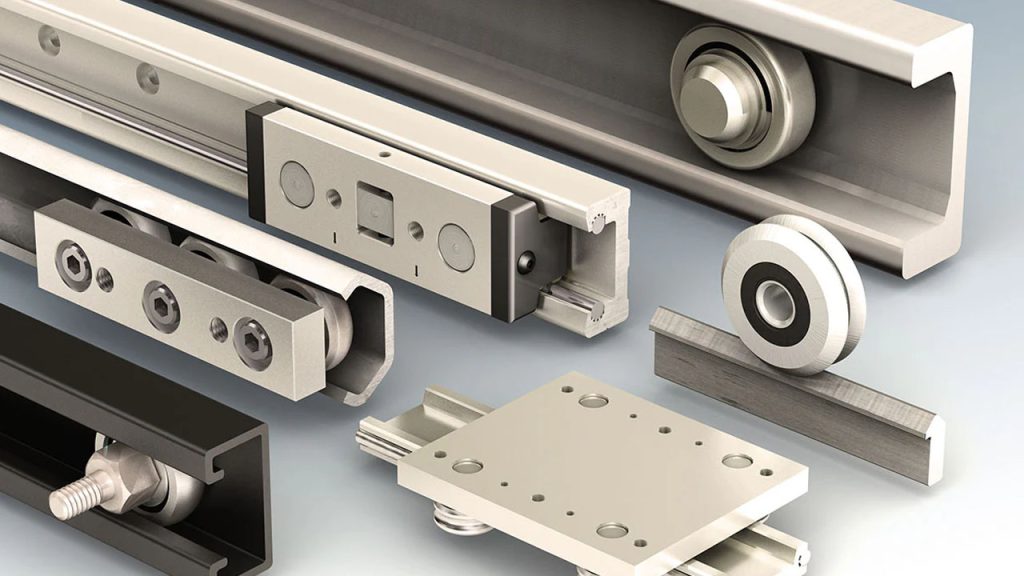

ریلهای غلطکی (Roller Type Linear Guides)
ریلهای غلطکی (Roller Type Linear Guides) نوع دیگری از ریلهای راهنمای خطی هستند که در آنها به جای ساچمه، از غلطکهای استوانهای یا مخروطی به عنوان عنصر غلتان بین ریل و واگن استفاده میشود. این غلطکها روی سطحی سخت و دقیق ماشینکاری شده در ریل حرکت میکنند و حرکت خطی را فراهم میآورند.
ریلهای غلطکی بر اساس شکل و نوع غلطک به کار رفته در آنها، دستهبندی میشوند. مهمترین انواع آنها عبارتند از ریلهای با غلطک استوانهای (Cylindrical Roller Guides) و ریلهای با غلطک سوزنی (Needle Roller Guides) که از غلطکهای بسیار باریک و سوزنی شکل استفاده میکنند و برای کاربردهایی با فضای محدود مناسب هستند.
هر کدام از این انواع، ویژگیها و کاربردهای خاص خود را دارند و بر اساس نیازهای هر سیستم انتخاب میشوند.
مزایا:
- ظرفیت تحمل بار بسیار بالا
- سختی و استحکام بیشتر
- دقت بالاتر در حرکت تحت بار سنگین
- مقاومت بیشتر در برابر ضربه و ارتعاش
- عمر مفید طولانیتر در شرایط کاری سنگین
معایب:
- سطح اصطکاک بیشتر
- نیاز به نیروی بیشتر برای حرکت
- تولید گرمای بیشتر
- سرعت و شتاب محدودتر
- حساسیت بیشتر به ناهمراستایی
- قیمت بالاتر
کاربردهای ریلهای خطی غلطکی
ریلهای خطی غلطکی به دلیل ظرفیت تحمل بار بالا، استحکام و دقت در حرکت تحت بار سنگین، در طیف وسیعی از صنایع و کاربردها مورد استفاده قرار میگیرند. در اینجا به برخی از مهمترین کاربردهای این نوع ریلها اشاره میکنیم:
- دستگاههای تراش CNC سنگین: در این دستگاهها که برای تراش قطعات بزرگ و سنگین فلزی استفاده میشوند، ریلهای غلطکی به دلیل تحمل وزن زیاد قطعه و نیروهای برشی بالا، ضروری هستند.
- دستگاههای برش سنگ و فلزات سنگین: برای برش قطعات ضخیم و سنگین سنگ و فلزات، نیاز به دستگاههایی با استحکام و قدرت بالا است که از ریلهای غلطکی بهره میبرند.
- پرسهای صنعتی: در پرسهای سنگین که نیروهای بسیار زیادی اعمال میکنند، ریلهای غلطکی برای حرکت دقیق و پایدار قالبها و قطعات استفاده میشوند.
- دستگاههای CNC چوب با ابعاد بزرگ: در دستگاههای CNC چوب که برای کار با قطعات بزرگ چوبی مانند درب و پنجره و مبلمان استفاده میشوند، ریلهای غلطکی استحکام و دقت لازم را فراهم میکنند.
- ماشینهای برش و حکاکی چوب با ابعاد بزرگ: برای برش و حکاکی قطعات بزرگ چوبی، نیاز به دستگاههایی با استحکام و پایداری بالا است که از ریلهای غلطکی بهره میبرند.

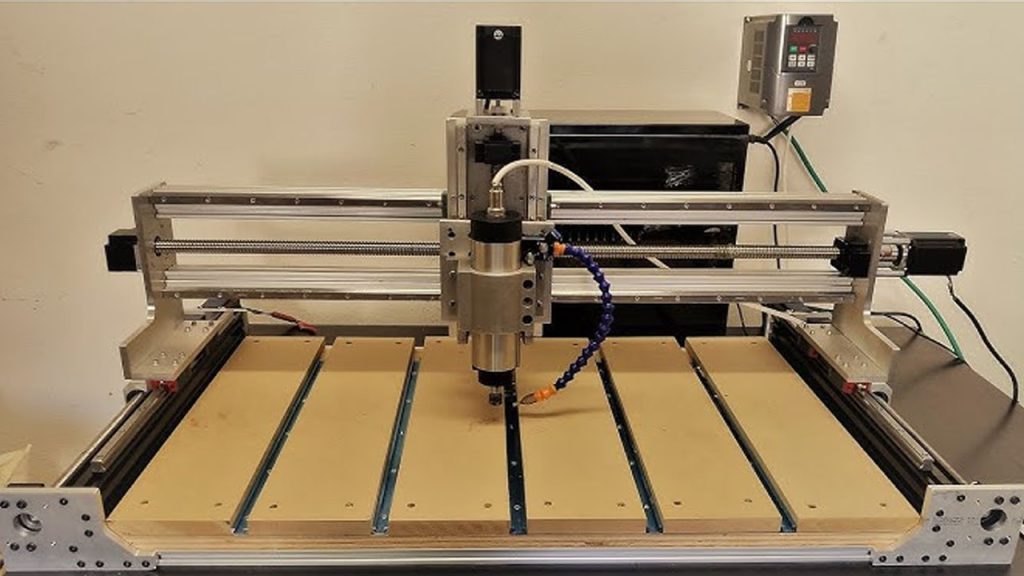

نکات مهم در خرید راهنمای ریل خطی دستگاه CNC
خرید ریلهای راهنمای خطی (لینیر گاید یا ریل و واگن) برای دستگاه CNC یک تصمیم مهم است که بر دقت، سرعت، طول عمر و عملکرد کلی دستگاه تأثیر میگذارد. در اینجا نکات مهمی که باید در هنگام خرید ریلهای راهنمای خطی CNC در نظر داشته باشید را بررسی میکنیم:
- نوع ریل و واگن
انتخاب نوع ریل و واگن یکی از مهمترین تصمیمات در خرید ریل راهنمای خطی برای دستگاه CNC است و به طور مستقیم بر عملکرد دستگاه تأثیر میگذارد. به طور کلی دو نوع اصلی ریل و واگن وجود دارد:
ریلهای ساچمهای که رایجترین نوع هستند و برای کاربردهای عمومی با سرعت و شتاب بالا مناسبند، اصطکاک کمتری دارند و برای بیشتر دستگاههای CNC مناسب هستند و ریلهای غلطکی که برای تحمل بارهای بسیار سنگین و کاربردهایی که نیاز به استحکام و دقت بالا تحت بار دارند مناسبند و معمولاً در دستگاههای CNC بزرگ و سنگین که با قطعات سنگین کار میکنند، استفاده میشوند.
- دقت ریل
ریلهای راهنمای خطی بر اساس استانداردهای مختلف، در کلاسهای دقت متفاوتی تولید میشوند. این کلاسها معمولاً با حروف اختصاری مانند C، H، P و SP نشان داده میشوند. هرچه حرف به سمت انتهای الفبا (مانند SP) باشد، دقت ریل بالاتر است.
لقی یکی از موضوعاتیست که در دقت ریل تاثیرگذار است. لقی به میزان فضای خالی بین واگن و ریل گفته میشود. لقی کمتر باعث افزایش دقت و کاهش ارتعاشات میشود، اما اصطکاک و حرارت تولیدی را نیز افزایش میدهد.
- ظرفیت تحمل بار
اگر ریل با ظرفیت تحمل بار کمتر از وزن قطعه کار، ابزار و سایر اجزای متحرک دستگاه انتخاب شود، فشار زیادی به ریل و واگن وارد میشود. این فشار میتواند منجر به تغییر شکل دائمی، سایش سریع، شکستگی ساچمهها یا غلطکها و در نهایت خرابی ریل و واگن شود.
انتخاب ریل با ظرفیت تحمل بار مناسب، از بروز این مشکلات جلوگیری کرده و طول عمر قطعات را افزایش میدهد. همچنین تحت بار بیش از حد، لقی و ارتعاشات در سیستم حرکت افزایش مییابد که این امر منجر به کاهش دقت ماشینکاری و کیفیت سطح قطعه کار میشود.
- سرعت و شتاب
سرعت بالا زمان ماشینکاری را کاهش میدهد و شتاب بالا در حرکات پیچیده و تغییر جهتهای مکرر، راندمان را افزایش میدهد. با این حال، سرعت و شتاب زیاد میتواند باعث لرزش و ارتعاش شود که بر کیفیت سطح قطعه تأثیر منفی میگذارد.
ریلهای ساچمهای برای سرعت و شتاب بالا مناسبترند، در حالی که ریلهای غلطکی برای بارهای سنگین و سرعتهای متوسط بهتر هستند. بنابراین، در انتخاب ریل، باید به مشخصات فنی، نوع کاربرد و مشاوره با متخصصین توجه شود تا ریلی مناسب با نیازهای سرعت و شتاب دستگاه انتخاب شود.
- طول عمر
طول عمر ریل راهنمای خطی CNC یکی از عوامل حیاتی در انتخاب و خرید آنها محسوب میشود و به طور مستقیم بر هزینههای بلندمدت، راندمان تولید و کیفیت ماشینکاری تأثیر میگذارد.
ریلی با طول عمر بیشتر، نیاز به تعویض و تعمیرات کمتری دارد و در نتیجه هزینههای نگهداری و توقف تولید را کاهش میدهد. همچنین، طول عمر بالا نشاندهنده کیفیت ساخت و مواد اولیه مرغوب است که به نوبه خود، دقت و پایداری عملکرد دستگاه را تضمین میکند.
- برند و قیمت
برند و قیمت ریل راهنمای خطی CNC دو عامل تعیینکننده در انتخاب و خرید هستند که مستقیماً بر کیفیت، دقت، طول عمر و بودجه تأثیر میگذارند.
برندهای معتبر جهانی مانند HIWIN، THK و INA/FAG با ارائه کیفیت و دقت بالا و طول عمر بیشتر، معمولاً قیمت بالاتری دارند. در مقابل، برندهای چینی مانند HQM و TBI گزینههای اقتصادیتری هستند اما ممکن است در سطح دقت و طول عمر با برندهای مطرح رقابت نکنند.
در بازار ایران، هر دو دسته از برندها یافت میشوند و انتخاب نهایی بستگی به نیازهای خاص کاربر، میزان بودجه و اولویتهای او دارد.
در این مقاله با تاریخچه ریلهای راهنمای خطی، انواع و کاربردهای آن آشنا شده و نکاتی که قبل از خرید باید به آن توجه کنید را مورد بررسی قرار دادیم. برای خرید تجهیزات و ماشین آلات باکیفیت و برند روز دنیا در ایران، میتوانید به فروشگاه گروه صنعتی آریو به نشانی Ario.co مراجعه کرده و پس از مشورت با کارشناسان آریو، مناسبترین دستگاهها را با خدمات پس از فروش و شرایط ویژه اقساطی خریداری کنید.
